       天然气流量计是基于热扩散原理而设计的,从外观上看天然气流量计有两个直径φ3左右的不锈钢棒,这两个钢棒就是流量计的传感器。

       1.插入式仪表安装,将仪表传感器杆上的止退螺母松开,使腔式连接螺母能够沿传感器杆滑向传感器护套,使护套完全缩入腔式连接螺母中。

       2.将腔式连接螺母紧固于专用球阀上(需在它们之间加装密封垫)

       3.打开专用球阀,将传感器杆压入管道,直至止退螺母能够与腔式连接螺母锁紧。

       4.转动传感杆,使标记点能与介质流动方向同向,锁紧止退螺母。

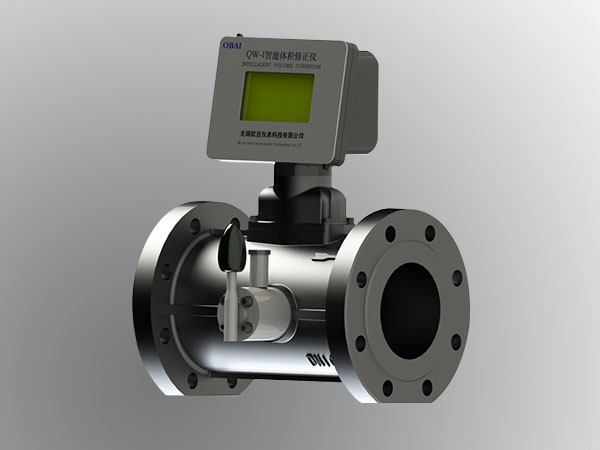

天然气流量计


       5.更改显示屏方向。如果显示屏的方向不能满足现场显示角度的要求,可以更改显示屏的方向。显示表头可在水平6个方向上转动,更改方法是:切断电源,打开转换器前盖,断开传感器与转换器连线(两组共4根或3组6根,组与组之间不能互换,同一组两根线可互换),松开表头法兰(旋掉6颗M6的内六角螺栓),此时可转动转换器(不要让转换器跌落),直到观测方便,重新固定法兰,并连接传感器与转换器连线,盖紧转换器前盖,接通电源。

       6.管段式仪表安装,确认管段的连接方式(法兰连接或螺纹连接)。管段式仪表已在出厂时把传感器装配在专用管段上,用户只需把管段再装配到现场,因此相对现场插入式仪表的安装要简单。

       首先按照现场插入式仪表安装的第1部选择安装点。然后按照管段式传感器的尺寸切割管道、安装配对法兰或螺纹。用螺栓安装管段仪表,安装时要保证仪表的标记方向和介质流体方向同向,并且显示平面要垂直于水平面,管道轴心线要平行于水平面,误差不能超过±5度 。
