浅析超声波流量计的正确安装要求

jayffe 2021-04-10 技术文献 297 0

1 安装环境

  1.2温度

  一般情况下,超声波流量计安装的环境温度应在7.5.1规定的范围内,当安装环境超出上述范围时,应对流量计采取隔热、防冻措施,对于暴露在野外的流量计还应该采取遮雨、防晒措施。

  1.2 振动

  流量计的安装应尽量避开有强烈机械振动影响的位置,特别是要避开可能引起测量主机、换能器、测量管道等部件发生共振的环境。

  1.3 电磁或电子干扰

  流量计及流量计的相关导线安装时应尽量避开可能存在强烈电磁或电子干扰的环境,否则就要对流量计进行必要的保护。

  流量计信号电缆应避免与电源电缆平行敷设,同时要使用屏蔽信号电缆。

  1.4 声学噪声干扰

  流量计安装时应尽量避免接近噪声源,在安装时应采用必要的措施消除环境声学噪声干扰。

  1.5 管道通用要求

  在流量 计上、下游测量直管段范围内,管道内壁应清洁、无明显凹痕、锈蚀、结构和起皮现象。

  2 安装要求

  2.1 流量计安装时应保证流体流动方向与流量计标志的流体正方向一致。

  2.2 流量计安装中应保证流量计测量管轴线与管道轴向方向一致,流量计测量管轴线与水平线的夹角不超过3°。

  2.3 流量计与管道连接的部分应没有渗漏,连接处的密封垫不能突出到管道内。

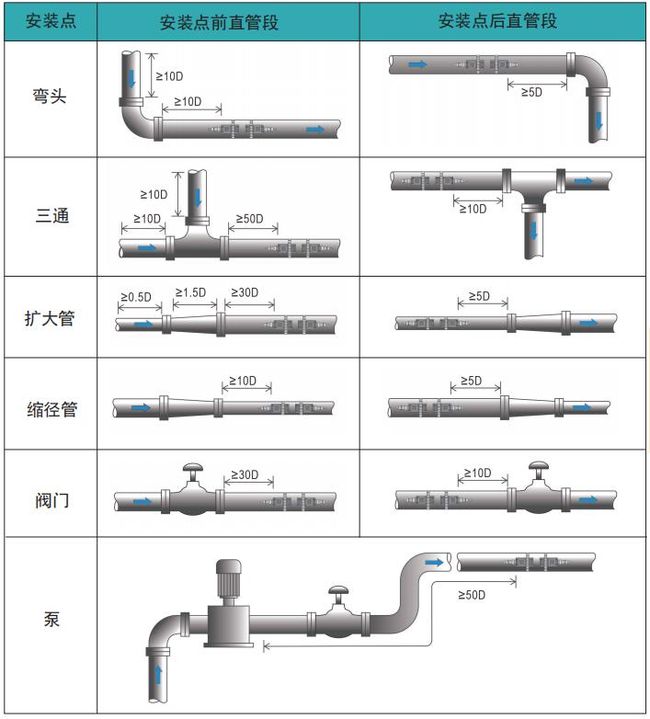

  2.4 流量计测量管道的上下游侧应设置一定长度的直管段,最短直管段长度如图所示。


  图1

  2.4.1在水平管段上,换能器一般安装在管的9点、3点钟位置,应避开6点、12点的位置,以免管道底部沉淀物或管道上部的气泡、气穴引起信号的衰减。

  3 换能器(传感器)安装方式

  3.1 换能器(传感器)安装方式共有三种,分别称为V法、Z法和W法。一般在小管径100~300mm时优先选用V法;V法测不到信号或信号质量差时则选用Z法;管径在300mm以上或测量铸铁管时应优先选用Z法。W法是较少使用的方法,适合管径在50mm以下管道
