热力行业状况概述  :

 热力行业指的是利用煤炭、油、燃气、生物质等能源,通过锅炉等装置对脱盐水或水进行加热做功,生产蒸汽和热水;或外购蒸汽、热水进行供应销售;或对供热设施进行维护和管理的一类经济活动类别。热力的生产和供应用以满足下游消费者的动力源需求或热源需求,热力行业的产出品主要包括蒸汽和热水。

热力行业上游产业为能源行业,热力行业生产使用的原材料中:煤炭、油、燃气、生物质等作为主要燃料;电力作为主要动力;脱盐水或水则是蒸汽气化之前的液体状态,蒸汽是主要的热源载体。

热力行业下游消费主要包括:工业用户和居民用户。其中,工业用户的热力消费一般用于生产及建筑采暖,居民用户的热力消费则用于居民采暖。


热力需求:


热力是一种既可以作为动力源又可以作为热源的能源形式,随着我国工业化和城市化的发展,其需求一直保持稳定的增长。

根据终端消费者的不同,热力行业的需求主要来自于工业用热和居民采暖。

工业用热需求主要来自于化工、制药、食品、电镀、纺织、烟草、造纸、饲料、医疗等领域,主要应用在生产过程中的加热、烘干、蒸煮、清洗、溶化、致冷、汽锤和汽泵等操作。目前,除一些大型工业企业由自备热电厂供热外,大部分工业企业由区域锅炉供热。

目前,工业用热消费占全国热力消费总量的比重超过 70%,是我国热力消费的主要领域。与居民采暖市场明显的季节性不同,工业用热需求为连续性需求,且对蒸汽参数要求较高,蒸汽需求量更大。近年来,随着我国工业的稳步发展,工业用热需求逐年上升。


热力的供应:

热力的供应方式一般分为集中供热和分散供热。其中集中供热包括:热电联产、区域锅炉等;分散供热包括:分散锅炉、热泵等。据统计,我国供热产业热源总热量中,热电联产占 62.90%、区域供热锅炉占 35.75%、其它占 1.35%。


集中供热是指以热水或蒸汽作为热媒,由集中热源通过热网向城市、镇或工业集中区域的热用户供应生产和生活用热的供热方式。目前,集中供热已成为现代化城镇的重要基础设施之一,是城镇公共事业的重要组成部分。

集中供热包括热源、热网、热用户三部分。其中热源主要为热电联产、热电站、区域供热厂、区域锅炉房以煤、重油或天然气为燃料进行生产而产生的热能;同时,工业余热、地热、核能供热等也常被用作优秀热源。热网分为热水管网和蒸汽管网,由输热干线、配热干线和支线组成,其布局主要根据城镇或工业区域的热负荷分布情况、街区状况、发展规划及地形地质等条件确定。

集中供热是改善城市环境质量,提高城市现代化水平的重要措施,具有良好的社会效益,环境效益和较好的经济效益,符合国家节能减排的政策要求,是国家产业政策重点支持发展的行业。随着工业生产的发展、节能环保要求的提升,实行集中供热是经济合理的利用能源、节约能源的有效途径。目前,发展工业园集中供热区也已成为我国城市建设的一项基本政策。

集中供热对于改善大气环境,促进经济增长方式由粗放型向集约型转变,实现资源优化配置和可持续发展具有重大的现实意义和深远的历史意义。

集中供热的热源主要包括:热电联产、区域锅炉房以煤、重油或天然气为燃料进行生产而产生的热能。经过多年发展,集中供热以其热源集中、便于消除烟尘、减轻大气污染、改善环境质量、易于科学管理、提高供热质量等优势,逐步成为我国城镇主要供热方式,形成了以热电联产为主,集中锅炉房为辅,其他方式为补充的供热局面。据统计,我国集中供热总热量中,热电联产占 62.90%、区域锅炉占 35.75%、其它占 1.35%。


热力管理:

OBAI蒸汽预付费IC卡管理控制系统


一、简介:

目前大多数供热企业在销售蒸汽时都是先供汽,再按月结算,但是这样会出现一些用户单位拖欠汽款,给供热企业造成很大麻烦。无锡欧百仪表科技有限公司开发的蒸汽IC卡预付费控制系统能有效杜绝上述问题。使用该系统用汽单位必须提前交费,充值后才能打开阀门使用蒸汽,而且必须在余额用尽之前,进行续费充值,当余额不足时会进行就地和远程报警提醒用户及时缴费,如不及时续费,当余额为0时,系统就会自动关阀停汽,杜绝了用汽单位拖欠汽款的现象。该系统可实时监控客户用汽情况,系统控制器具备开箱报警和断电报警,一旦有客户私自打开计量箱、系统控制器会立即传输报警数据到控制中心第一时间提示工作人员,并远程控制关闭电动阀门,停止供汽,对用户的恶意行为产生震慑力。


二、欧百蒸汽预付费系统主要解决的问题:


蒸汽计量损耗大的问题,为什么损耗大?

我公司多年实践经验,现场测试、调试、安装从电厂管道出口开始计量到各个每个分户计量的总合计总是差别很大,有的供热公司差额甚至超过10%,很不正常。作为正常的输送损失如果在大流量前提下(流速15m/s以上时)管道损失最多不应超过1.5%,如果超出1.5%的计量误差,那就表明有不正常的损失存在。蒸汽在管道中输送时,温度会逐渐下降,产生少量冷凝水,这部分冷凝水在分户计量的仪表无法计量,冷凝水的多少

管道损失出现大的误差主要出现以下几个方面:

①计量仪表特性原因:

  目前在供热行业的蒸汽测量中,因为其温度高的原因没有很多流量计可以选择,主要使用涡街、孔板、V锥、弯管这四种流量计来计量。这四款流量计除了涡街、V锥能达到1:10----1:15的量程范围外,孔板、弯管流量计量程比为1:3.在流量计的测量范围之内,仪表都能保证测量的准确性,但是当使用流量低于流量计的测量下限时,仪表就会漏计甚至不计;当管道内流量超出仪表的测量范围时,流体会出现射流,流量仪表更是无法计量,仪表计量的数据远远小于实际流量。

       当用户使用量忽大忽小,波动很大时,那么总体计量误差就会加大,表现出来的是少计、漏计。自然导致供热公司的损失,这种现象在生产企业最为明显。

②恶意偷汽

主要的偷汽手段有以下几种:

A.用大头针刺穿仪表信号线,造成温度、压力或者流量信号线短路,以达到偷汽目的。当温度信号短路时,温度显示常温,蒸汽密度下降,瞬时流量几倍的下降。压力、流量信号短路时则直接显示测量值为零,导致流量不计或者密度下降。

B.利用流量计测量范围特性,虚报用气量,造成供热公司流量计选型错误,使仪表长期在低下限流量或高上限流量工作,利用仪表的误差偷汽。

C.贿赂供热公司的抄表或者维修人员,修改仪表参数致使仪表少计。

D.恶意给仪表断电,使仪表在使用过程中不工作,从而偷汽。


三.热力公司管理系统:OBAI蒸汽预付费IC卡管理控制系统


系统概述

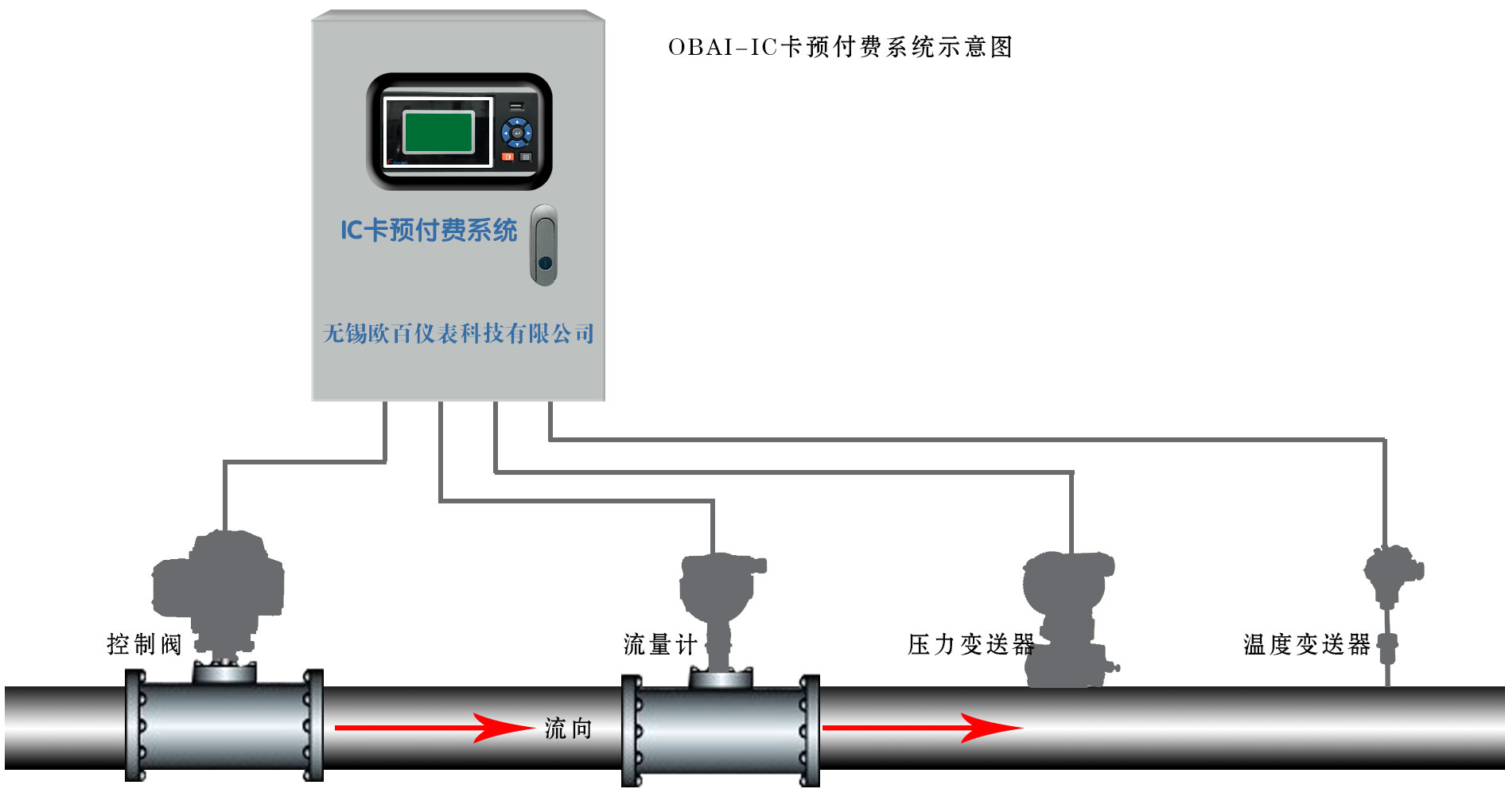

由无锡欧百仪表科技有限公司开发的IC卡蒸汽预付费远程监控系统,是一种软件与硬件结合的自动化网络管理系统。它是在蒸汽管道设备上安装一个IC卡预付费控制箱,实现对用户蒸汽流量的监控、电动阀的开闭等控制,IC卡预付费控制箱内置GPRS/CDMA无线传输DTU模块,可轻松将用户的瞬时流量、累计流量、温度、压力、余额、阀门开度、箱门开闭状态等信息上传到蒸汽资源管理中心计算机,可实时对各用气单位进行监管和控制。对欠费用户,工作人员可通过计算机系统对用蒸汽单位的电动阀开闭进行异地远程控制,实现蒸汽资源管理与监控的自动化和一体化。


系统组成

本系统主要由以下及部分组成:

监控中心:计算机、IC卡充值器、蒸汽预售管理系统软件、远程热网计量管理系统软件

通信网络:GPRS/CDMA通信网络平台

IC卡预付费控制箱:采集现场仪表信号流量计、压力变送器、热电阻、控制阀等,通过网络传输到监控中心,现场提供市电欠压报警、门磁防入侵报警

测量仪表:流量显示表、流量计、压力变送器、热电阻等

蒸汽阀门:蒸汽电动阀门(具有开启阀门角度功能)

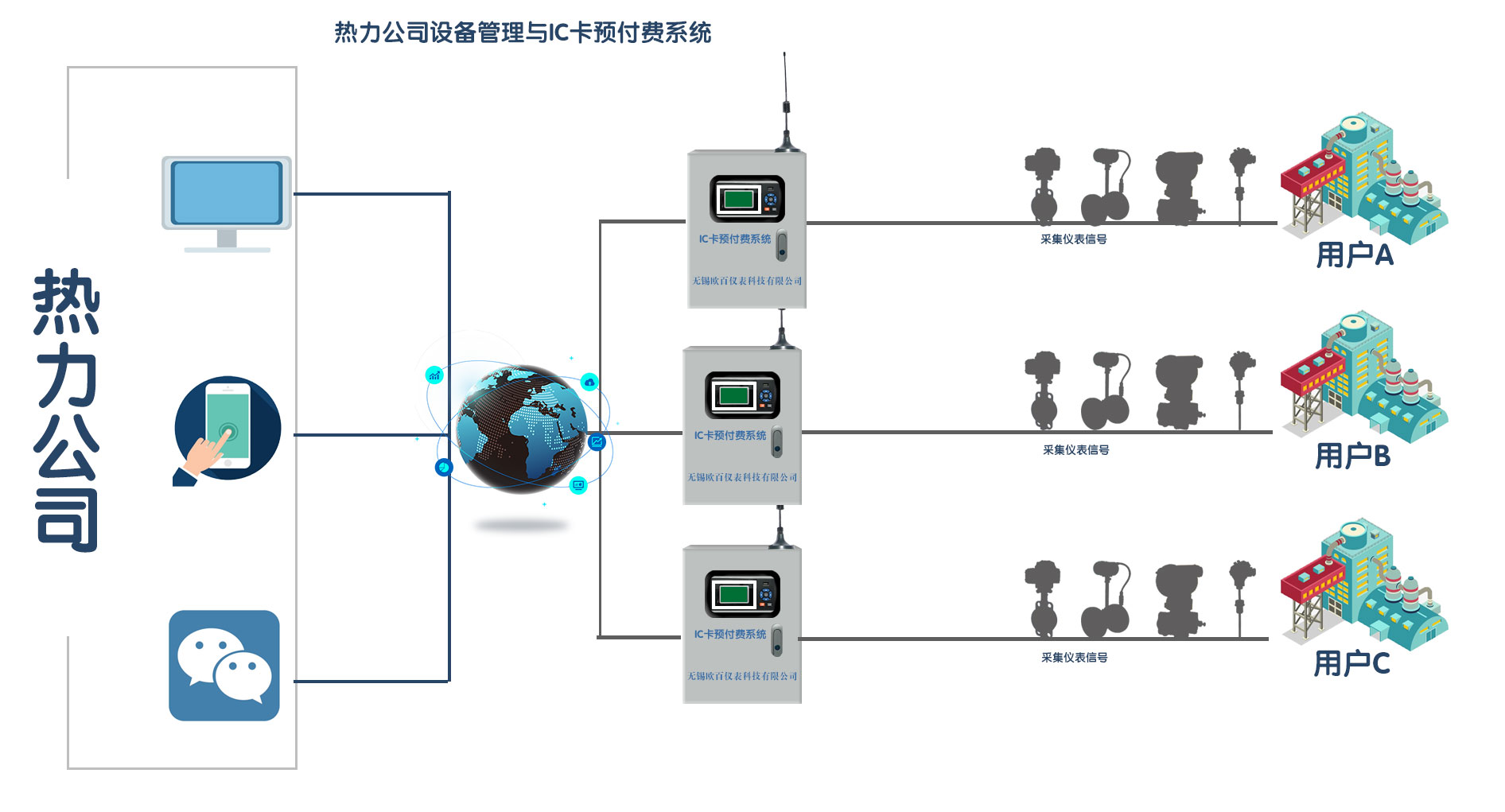

系统结构图



硬件功能

▲精准采集现场仪表信号:流量计、压力变送器、热电阻、阀门等

▲IC卡购蒸汽量,先付费后消费

▲根据用户的购蒸汽量控制电动先导阀门,限制用户欠费用汽。

▲通过无线网络向监控中心实时传输数据;

▲现场220V或380V市电断电后后备电源自动供电,并提供断电报警提醒;

▲具有非操作人员打开计量控制柜,防入侵报警提醒;

▲显示累积用量、剩余用量等信息,并提供剩余量短信查询提醒;

▲购汽方式:IC卡充值购买和远程自助充值缴费功能


软件功能

▲IC卡售蒸汽量功能

▲用户剩余量查询、显示、剩余量不足短信提醒及报警功能;

▲蒸汽源、用户数据电子地图实时监控显示(流量、先导阀状态等信息)

▲可依据用户缴纳蒸汽费情况控制供或停,并提供欠费信誉的额度设定功能;

▲主动召测功能:即任何时候可以在调度中心的服务器上主动提取监测点的数据;

▲报表功能:自动生成日报、月报、年报,也可随时进行统计报表、打印。可以设置自动打印功能;

▲数据存储备份功能:系统数据库可以本地存储,其存储的时间根据需求和硬件配置确定;

▲故障自动报警功能:监测点自动将故障信息上报到监测中心,自动打印报警信息。自动监测的故障有:流量计通讯故障、仪表供电、IC卡故障等;

▲系统扩容升级功能:系统具有开放的数据接口,方便后期监测点的增加和扩容;

▲系统安全权限设置功能:

    权限设置提供完善的安全认证,非法用户无法进入系统,合法用户根据权限可进行相应的操作;

     ★系统先进性:全中文液晶显示,直观、简洁、方便,每个操作具有智能提示,均可在控制器上设置

     ★使用简单方便:采用非接触式IC卡,操作简单,使用方便,避免接触式卡触电不良的缺陷;

     ★更高保密性:充值设备具有唯一编号,数据动态加密,实现一卡一表,一卡一密,一对一捆绑,具有更高的保密性;

     ★记录保存与查询:能源供给单位可集中发卡、充值、消费并能准确记录每次充值的时间和充值量,可实时查询与报表打印,确保操作透明、安全’

    ★对外网仪表巡检人员考核的功能,可随时记录巡检人员的巡检时间并上传,可实时查询,实现一人一卡,一机多卡;

    ★控制超量程用汽,阀门开度具有反馈检测功能,当流量超限,该系统可设置阀门开度,自动控制阀门的大小,保证流量不超限,计量准确;并实时上传阀门实际开度;同时具备暖管功能,防止蒸汽冲击管道。

    ★历史记录永久保存,控制器可永久保存三种历史记录:充值记录、巡检记录、开箱记录、断电记录;

    ★还可根据用户的特殊要求量身定制具有特殊控制功能的各种控制器和相应控制装置。
