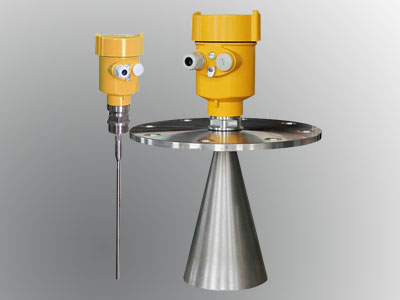

OBAI-6GLD型低频雷达物位计

jayffe 2020-05-11 温压物位 1163 0

概述

      雷达物位计发射功率很低的极短的微波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使存在虚假反射的时候,最新的微处理技术和软件也可以准确地分析出物位回波。通过输入容器尺寸,可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。在固体测量中的应用可以使用K-频段的高频传感器。由于信号的聚焦效果非常好,料仓内的安装物或仓壁的粘附物都不会影响测量。



     雷达物位计可安装于各种金属、非金属容器或管道内,对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大,有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害,还具有不受介质比重的影响,不受介电常数变化的影响,不需要现场校调等优点。



   雷达物位计按工作方式可以分为非接触式和接触式两种。

非接触式微波物位计常用喇叭或杆式天线来发射与接收微波,仪表安装在料仓顶部,不与被测介质接触,微波在料仓上部空间传播与返回。安装简单、维护量少,并且不受料仓内气体成分、粉尘、温度变化等的影响,深受用户欢迎,可替代劳动强度大的人工投尺或带重锤的卷尺、维修率高的接触式仪表(重锤探测式yo-yo)、电容等。因此,非接触式微波物位计是近年来发展最快的物位测量仪表。

接触式微波物位计一般采用金属波导体(杆或钢缆)来传导微波,仪表从仓顶安装,导波杆直达仓底,发射的微波沿波导体外部向下传播,在到达物料面时被反射,沿波导体返回发射器被接收。



优势特点

适用范围和应用场合广;

准确安全节省能源;

维护方便,操作简单;



技术参数:

测量范围:0~70m

供电电源:24VDC

测量精度:±10mm

输出方式:4~20mA

频率等级:6.8GHz

负载能力:≤500Ω

过程压力:-0.1~4.0MPa

过程温度:-40~200℃

环境湿度:0~85%

过程连接:螺纹/法兰(选配)

测量介质:液体、固体粉料(腐蚀、高温、高压等介质需定制)
