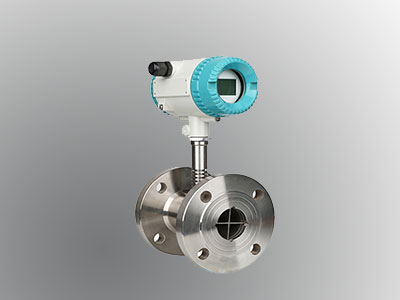

液体涡轮流量计

jayffe 2020-05-18 流量仪表 221 0

一、概述:

液体涡轮流量计是一种速度式仪表,具有精度高、重复性好,结构简单、耐高压,测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点。用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、化工、冶金、有机液体、无机液、液化气、城市燃气管道、制药、食品、造纸等行业。

二、产品特点:

高精确度、一般可达±1%R、±0.5%R。高精度型可达±0.2%R

重复性好,短期重复性可达0.05%~0.2%;正是拥有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计



三、工作原理

      当被测液体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道内流体平均流速成正比。叶轮的转动周期地改变磁回路的磁阻 值,检测线圈中的磁通道随之发生周期性变化,产生频率与与叶片旋转频率相同的感应电动势,经放大后进行转换和处理。涡轮流量计的实用流量方程为:

Qv/f/K

Qv--------为体积流量m³/s

f----------流量计输出信号的频率Hz

K--------- 流量计的仪表系数1/m³

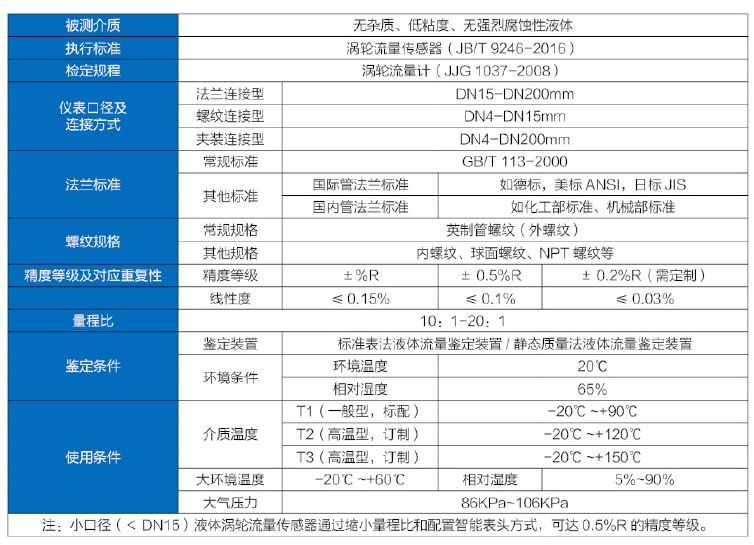

四、技术指标
