一、概述

智能型旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿,是石油、化工、电力、冶金等用于气体计量的理想仪表。



二、优势特点



◆无机械可动部件,不易腐蚀,稳定可靠,使用寿命长,长期运行无需特殊维护。

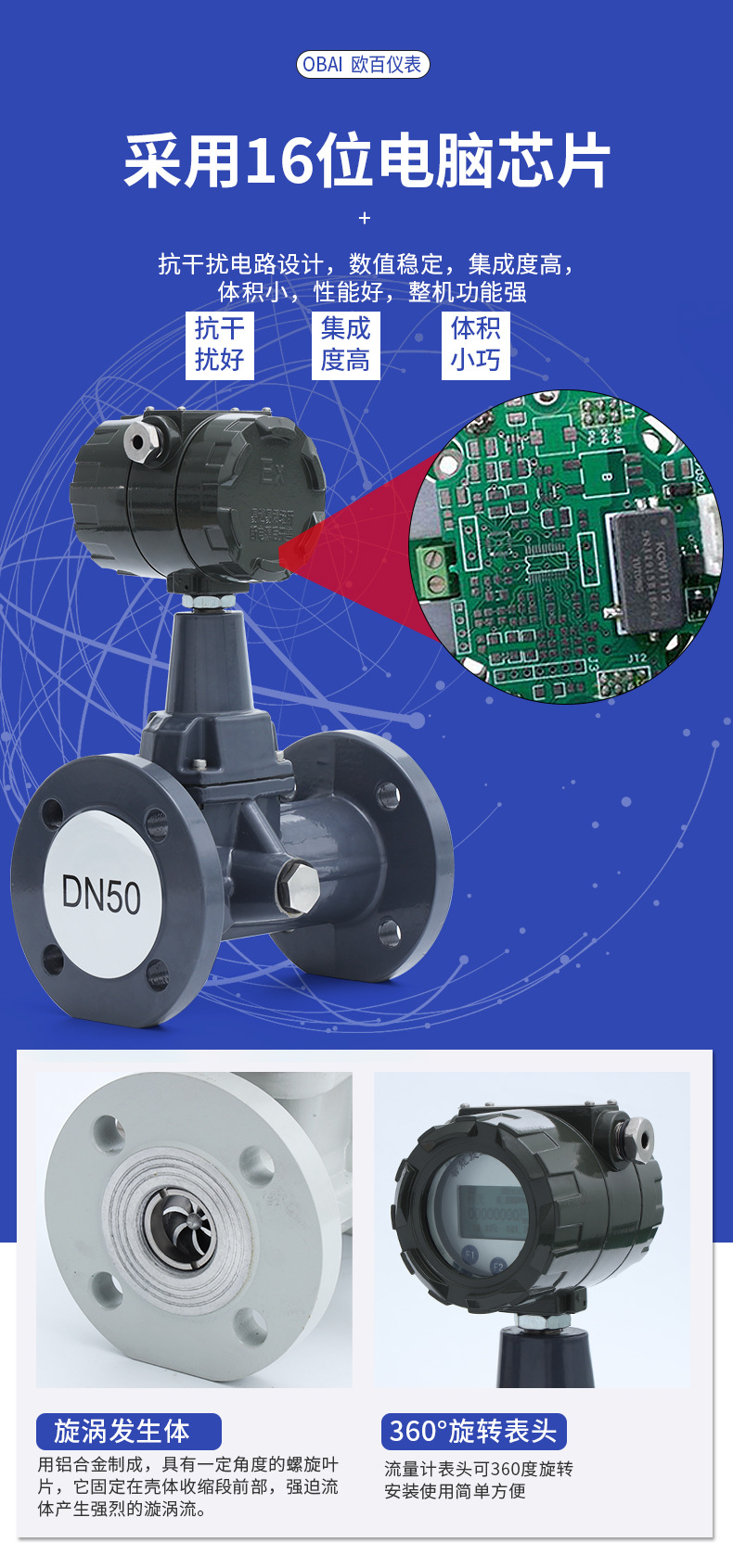

◆采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;

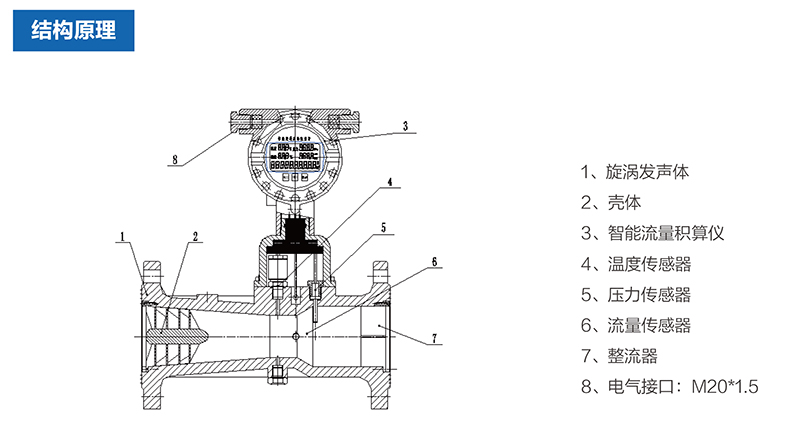

◆智能型流量计集流量探头、微处理器、温度、压力传感器于一体,采用内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

◆采用双检测技术有效地提高检测信号强度,并抑制由管线振动引起的干扰;

◆采用国内领先的智能抗震技术,有效的抑制了振动和压力波造成的信号干扰;

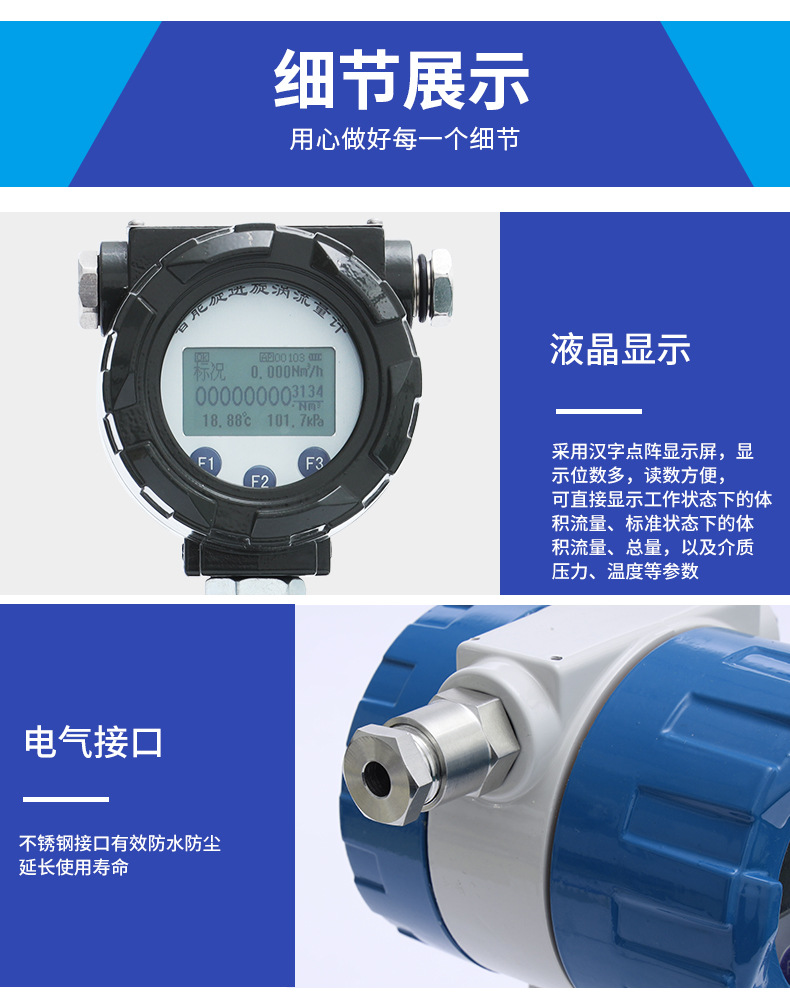

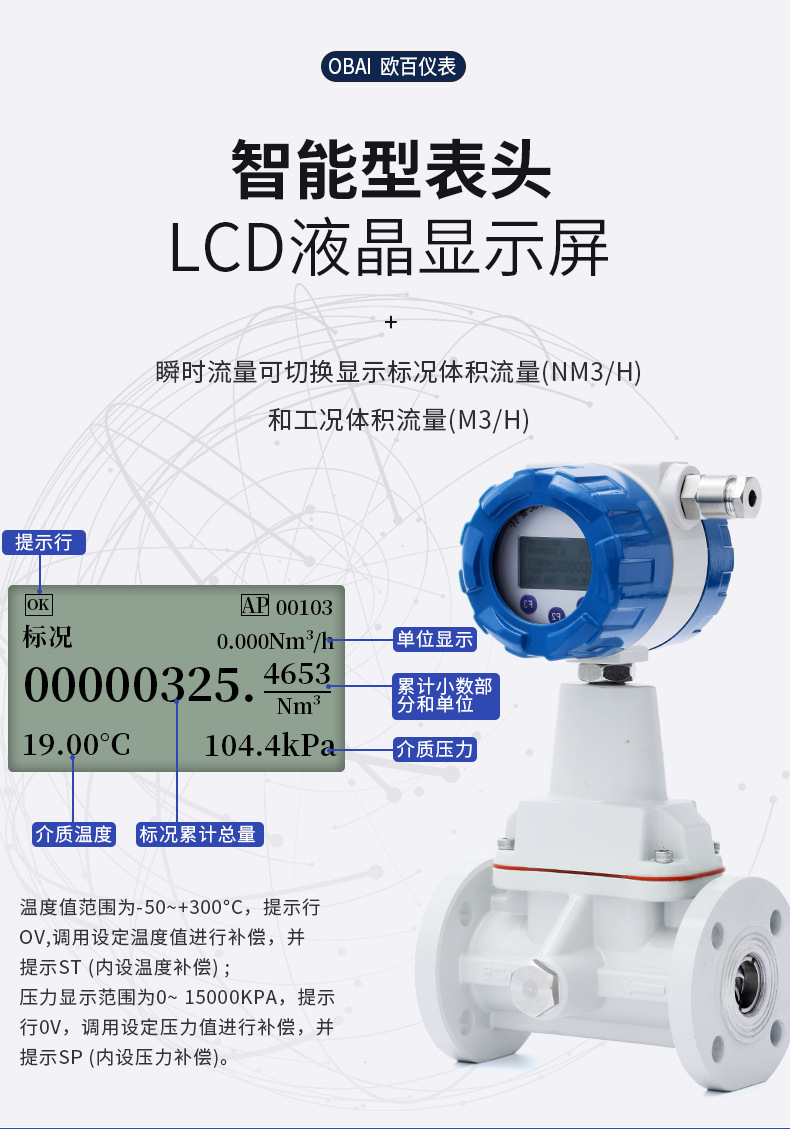

◆采用汉字点阵显示屏,显示位数多,直观方便,可直接显示工作状态下的体积流量、标准状况下的体积流量、总量以及被测量介质压力、温度等参数;

◆采用EEPROM技术,参数设置方便,可永久保存,并保存最长达一年的历史数据;

◆转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485通讯接口,可直接与微机联网,传输距离可达1.2KM;

◆多物理量参数报警输出,可由用户任选其中之一;

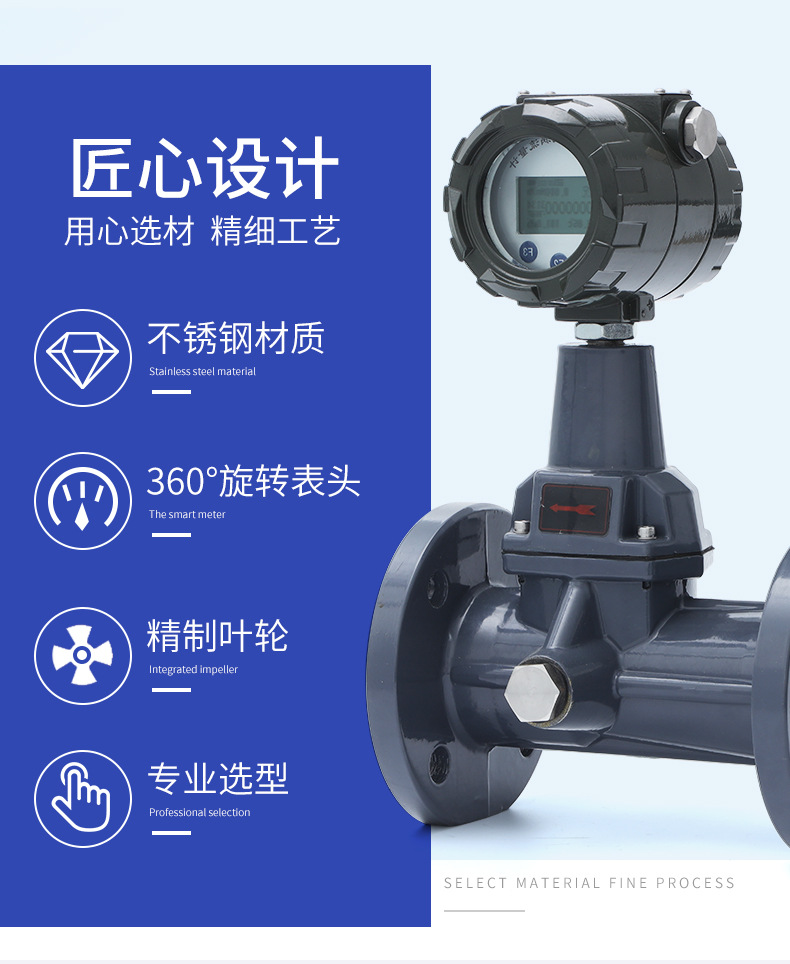

流量计表头可360°旋转,安装使用简单方便;

◆配合我公司的FM型数据采集器,可通过因特网进行远程数据传输;

◆压力、温度信号为传感器输入方式,互换性强;

◆整机功耗低,可内置电池供电,也可外界电源供电。

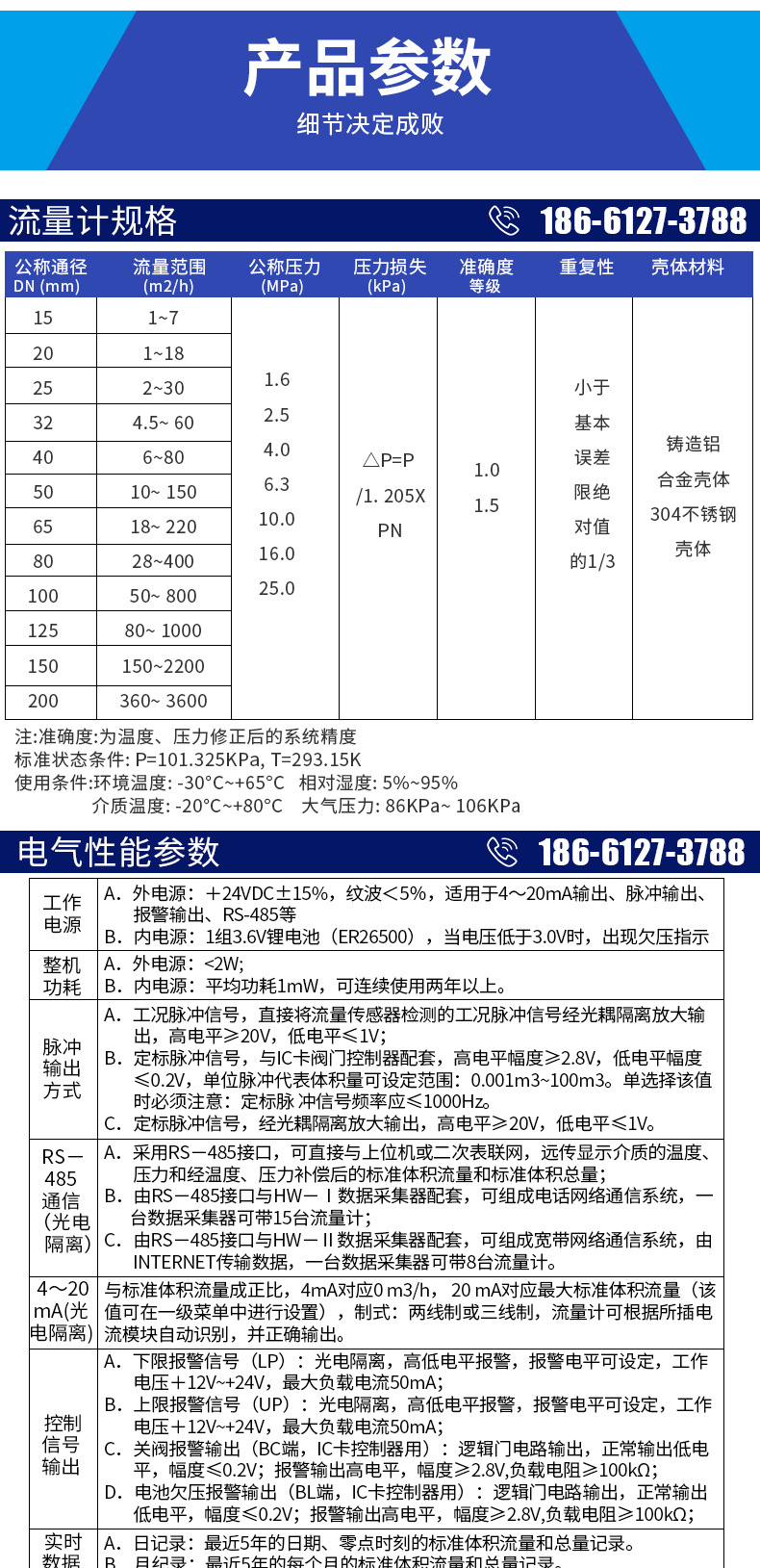

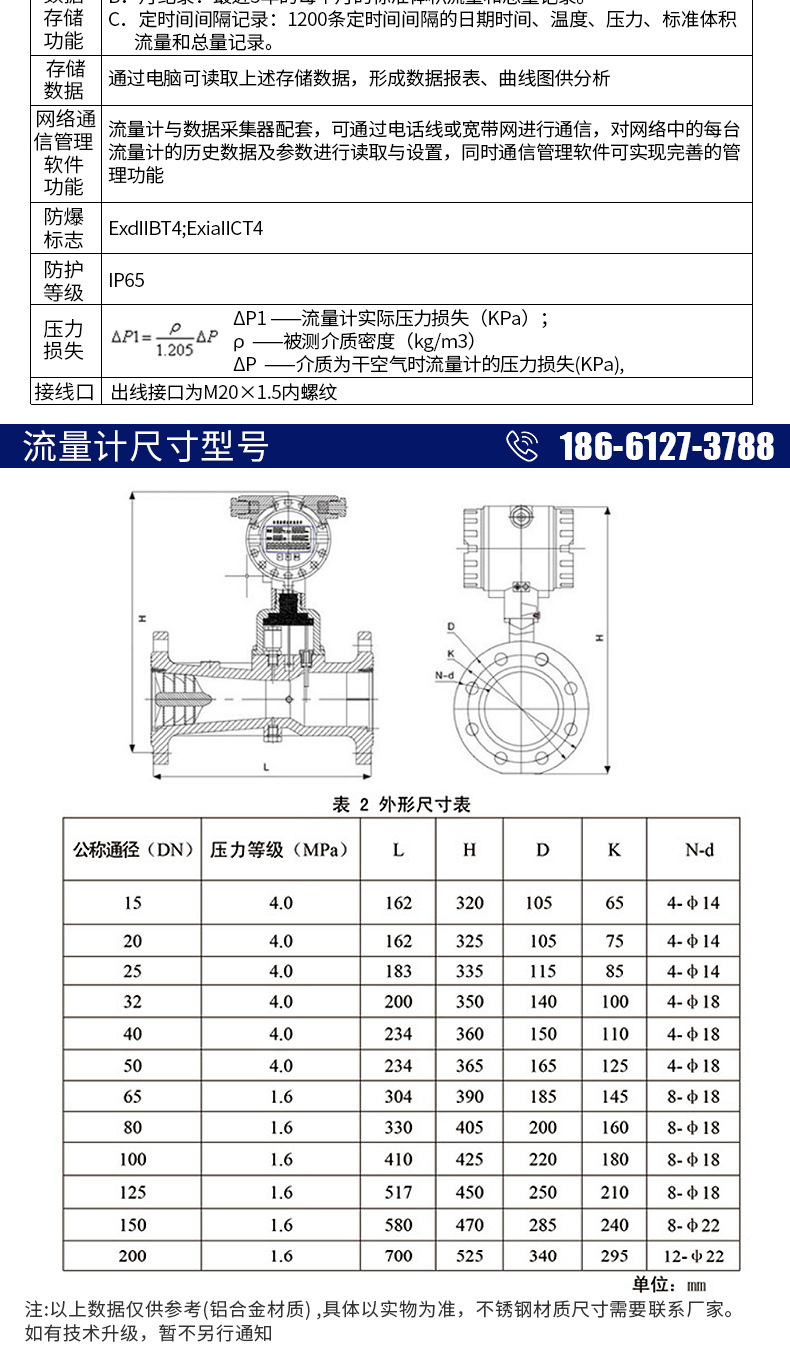

三、技术参数

口径范围:DN15~DN200

公称压力:1.6MPa、2.5MPa、4.0MPa

补偿方式:温度压力双补偿

输出信号:脉冲、4~20mA 、RS485、IC卡信号

通讯协议:MODBU-RTU、HART

供电电源:双供电形式,外供电:24VDC直流电源;电池供电:3.6V锂电池

使用条件:介质温度:-20℃~80℃;

环境温度:-30℃~60℃;

相对湿度:5%~90%;

大气压力:86kpa~106kpa

防护等级:IP65、IP67

防爆等级:Ex ia IIC T6 Ga

适用介质:天然气、压缩气体、氮气等中低流速气体

量程比:1:10---1:15

精度等级:1.0   1.5

产品标准:SY6658-2006

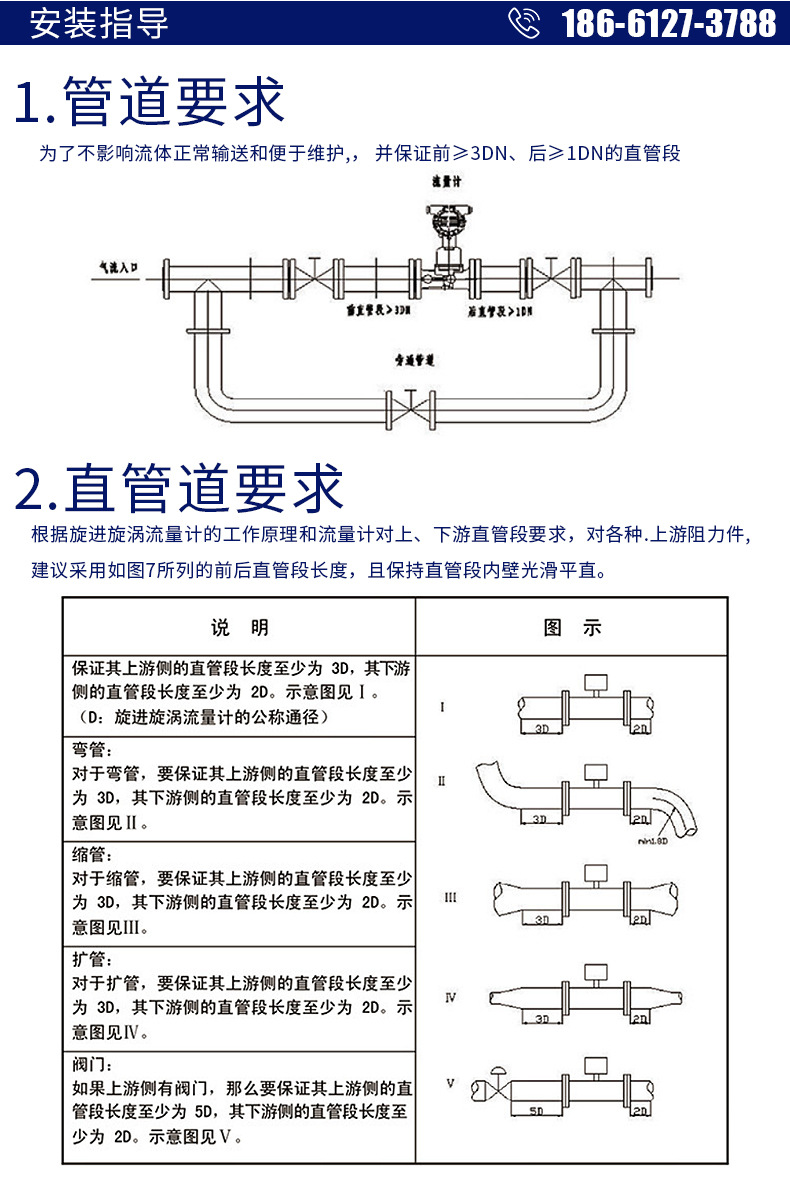

安装方向:水平安装或垂直安装
