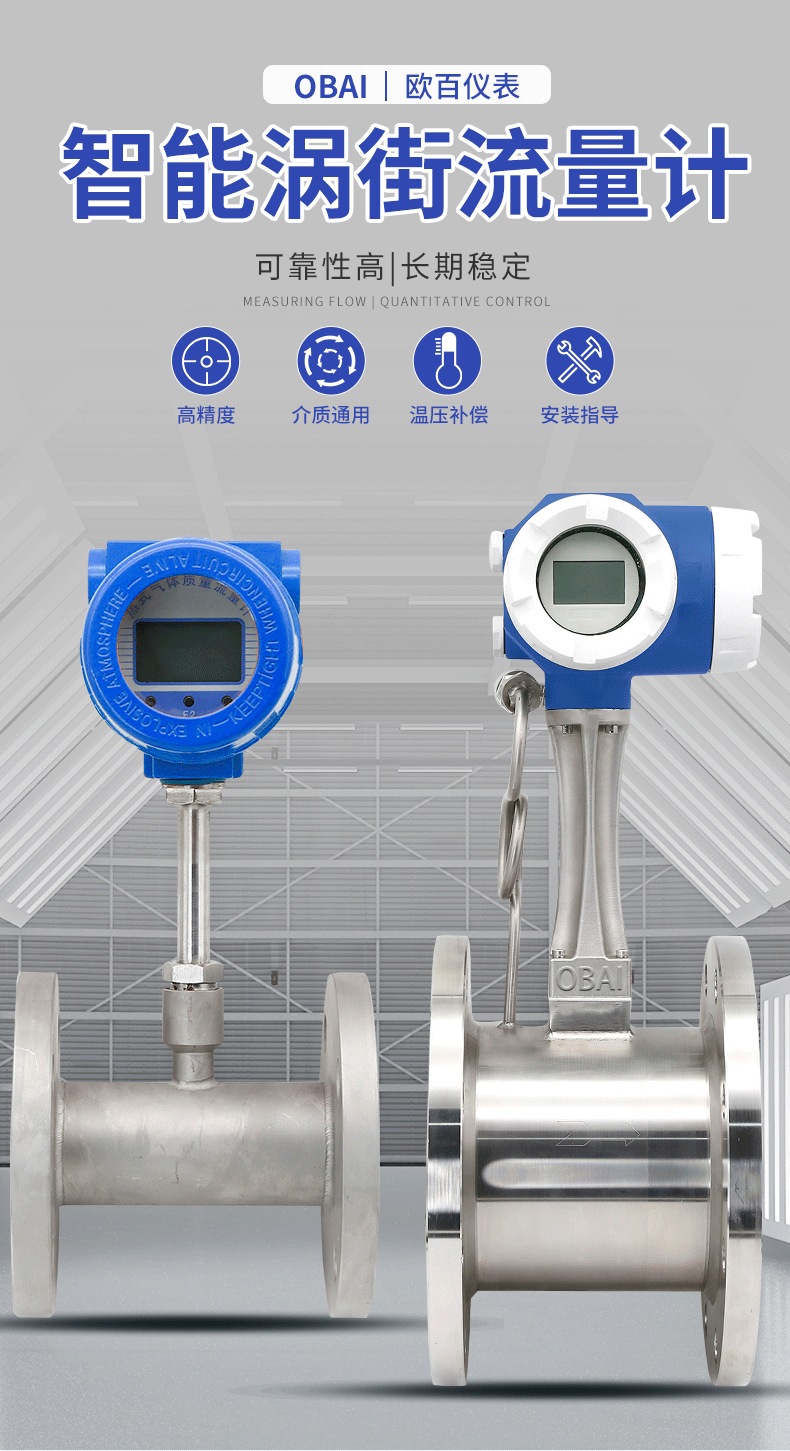

涡街流量计

jayffe 2020-05-16 流量仪表 217 0

产品概述

    LUGB型涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等)、水和液体(如:水、汽油、酒精、笨类等)的计量和控制。

产品特点

Ø  产品主体无可动部件,可靠性高,长期稳定,结构简单便于维护;

Ø  传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定。

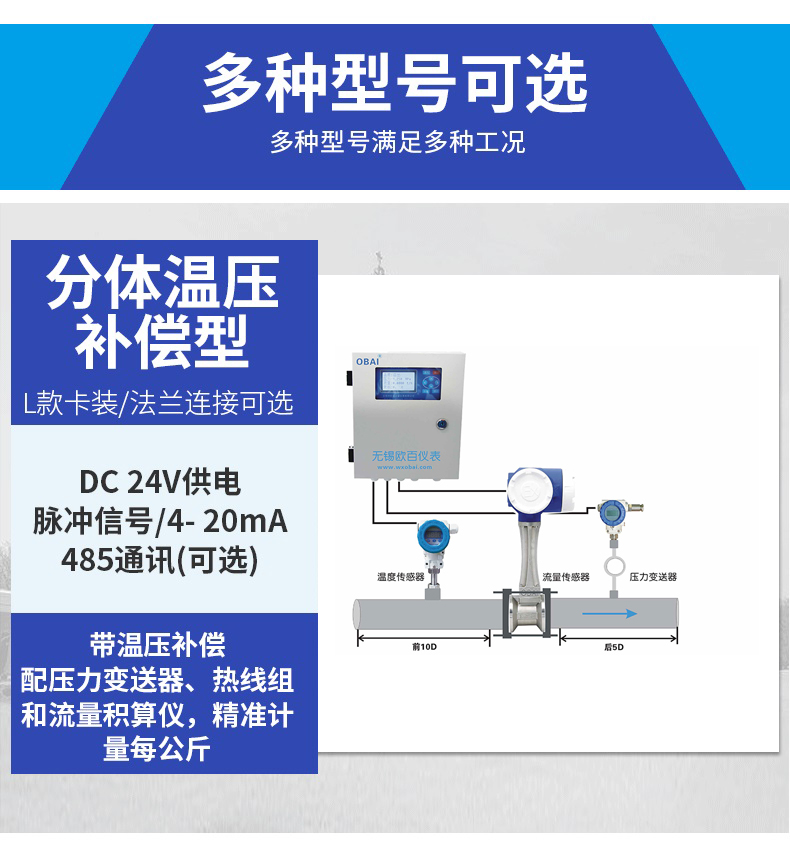

Ø  结构形式多样、有管道式、插入式流量传感器等多种形式;

Ø  精确度较高,常规液体的测量精度为±1.0%;气体的测量精度为±1.5%;

Ø  压损小(约为孔板流量计的1/4-1/2),属于节能类流量仪表;

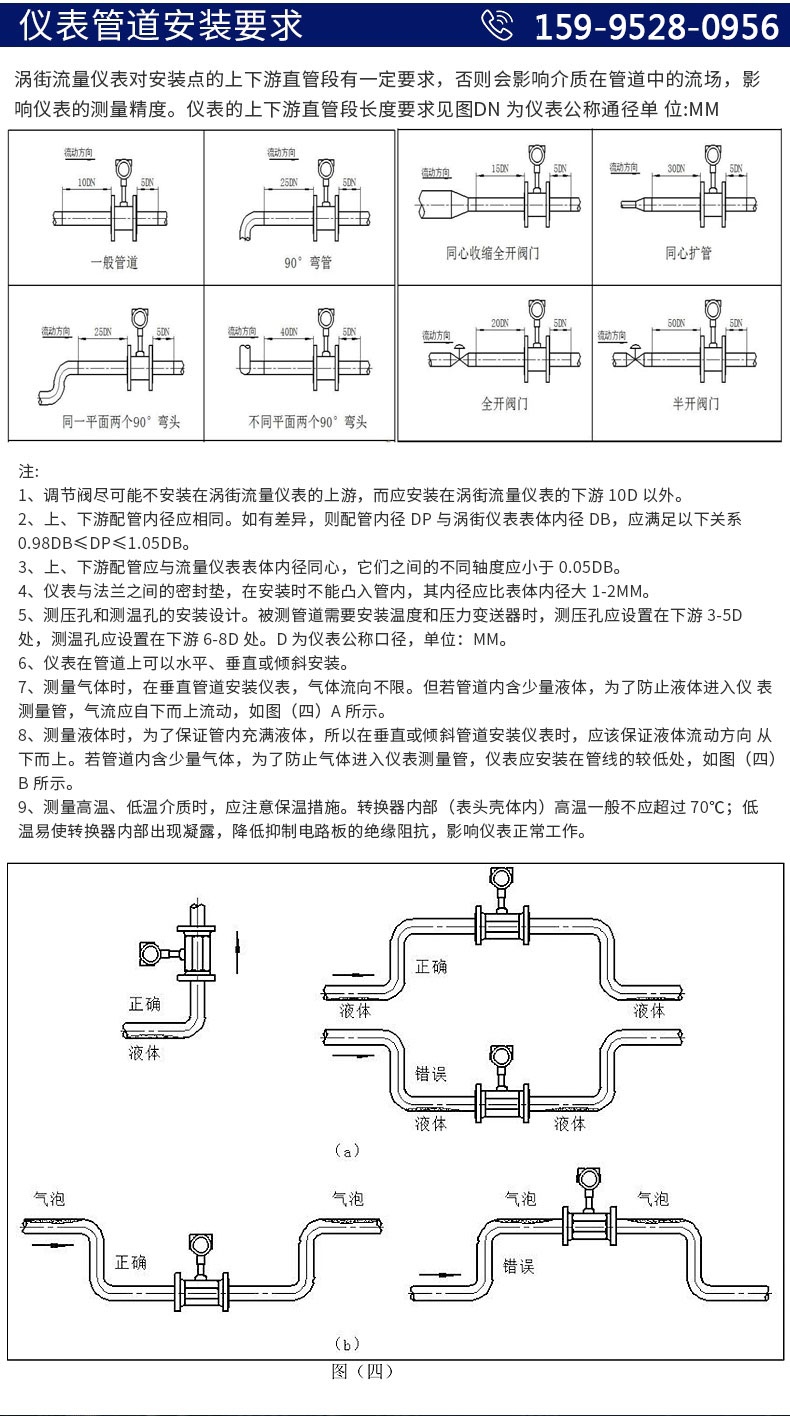

Ø  安装方式灵活,根据现场工艺管道不同,可水平、垂直或不同角度倾斜安装;

Ø  电路采取多种保护模式,抗浪涌,适应能力强;

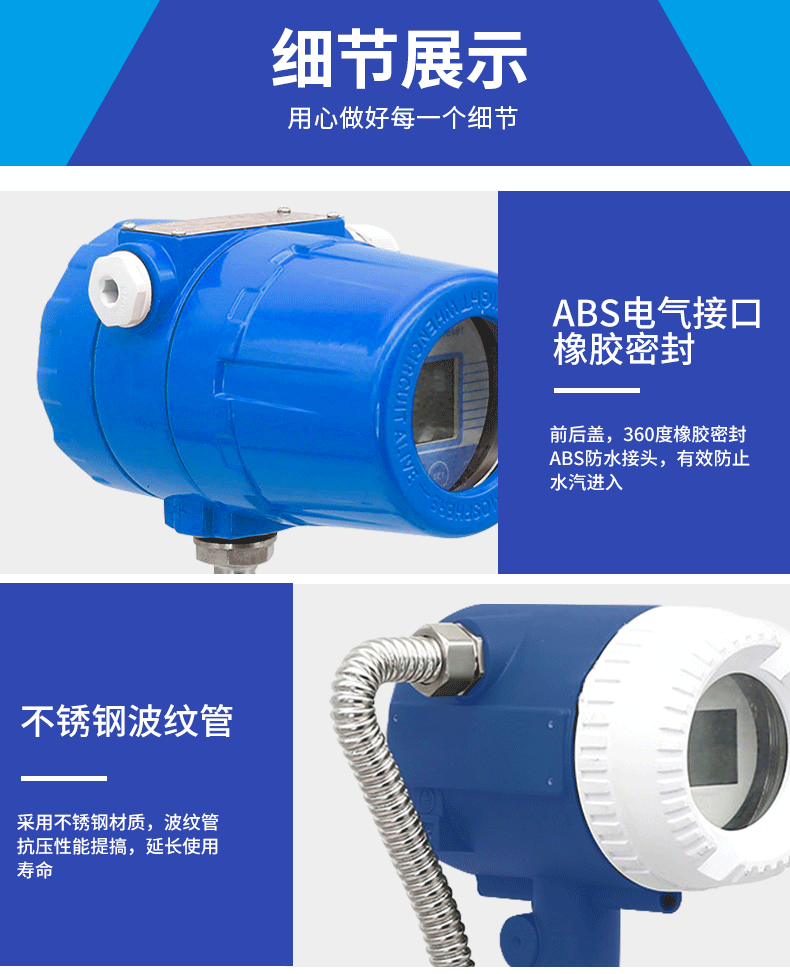

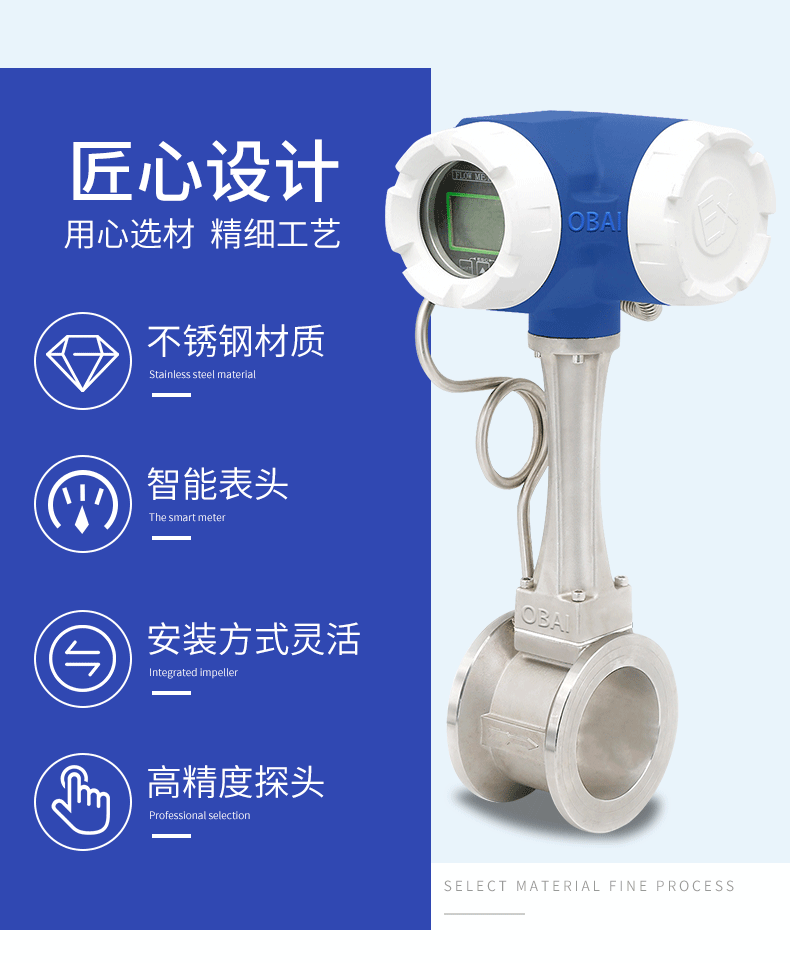

Ø  高精度的探头,采用压电晶片旋涡传感器,信号稳定。316L不锈钢传感器外壳具有很强的抗腐蚀性和较好的晶间抗腐蚀性能。对碱溶液和大部分有机酸和无机酸亦具有良好的耐腐蚀能力。

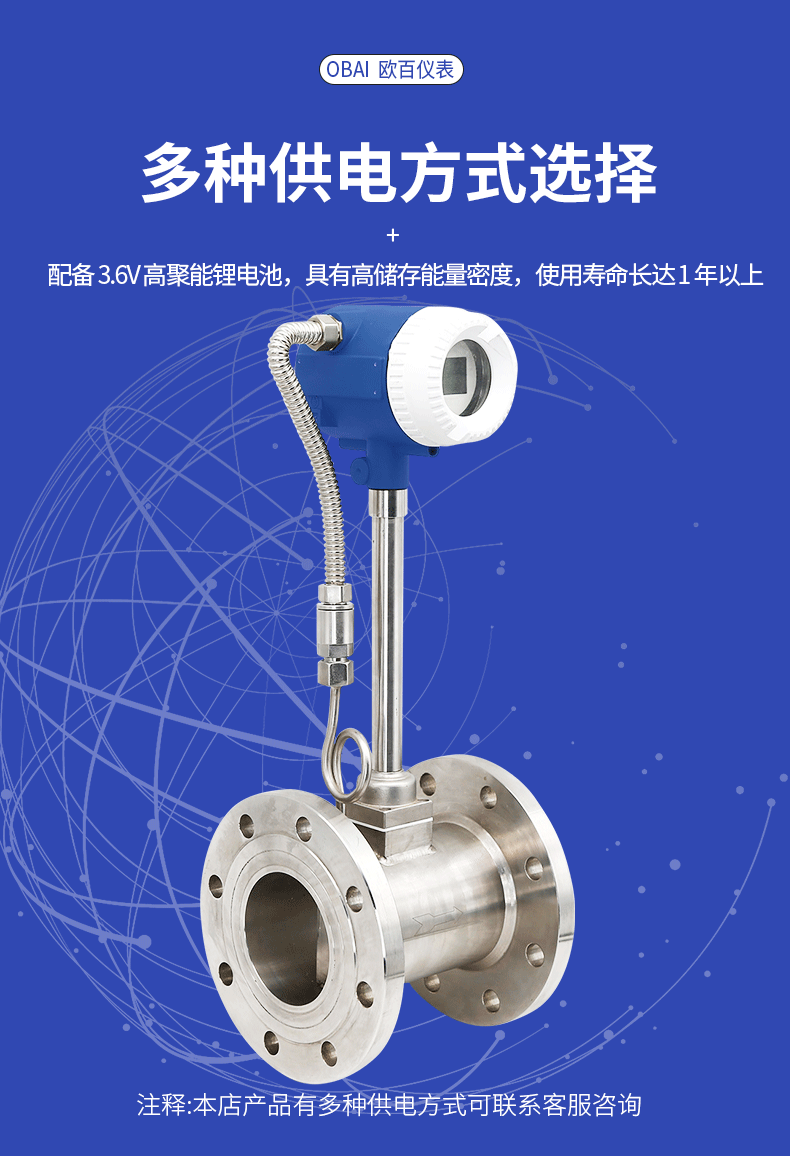

Ø  长寿命锂电池:配备3.6V高聚能锂电池,具有高储存能量密度,使用寿命长达1年以上。

Ø  产品高低温适应性强,绿色环保等优势。

Ø  测量范围宽,量程比可达1:10-20。

Ø  在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体工况体积流量时无需补偿,调换配件后一般无需重新标定仪表系数

技术参数:

★介质:蒸汽、气体、液体等

★精度:气体和蒸汽±1.5%、液体±1.0%

★重复性:0.05%~0.2%

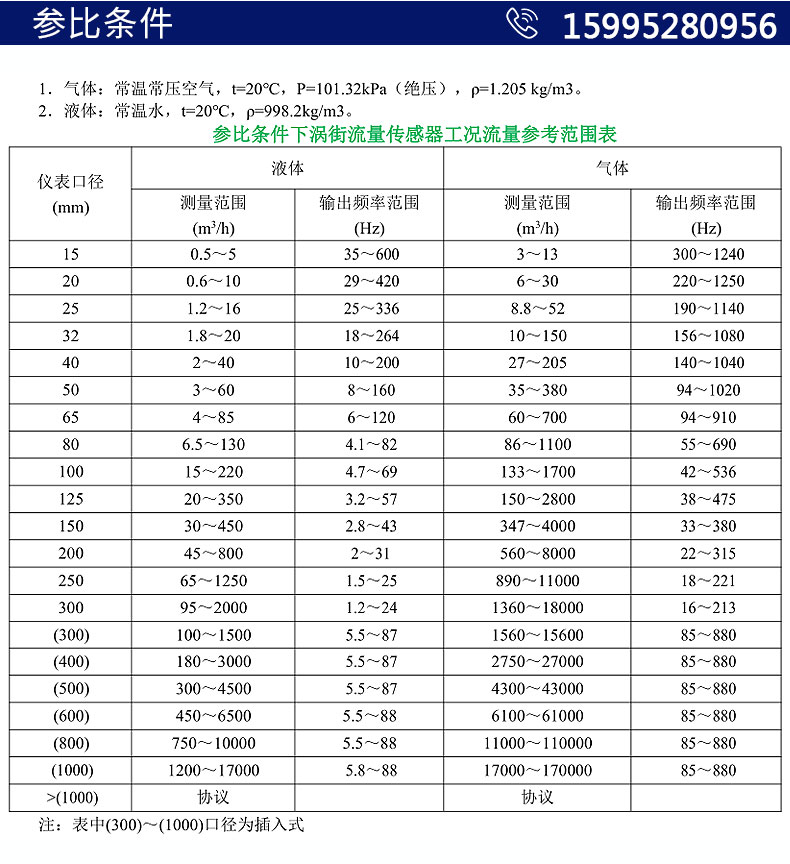

★测量范围:0.5~2000m3/h(液体)

            3~18000m3/h(气体)

★介质温度:-40~330℃

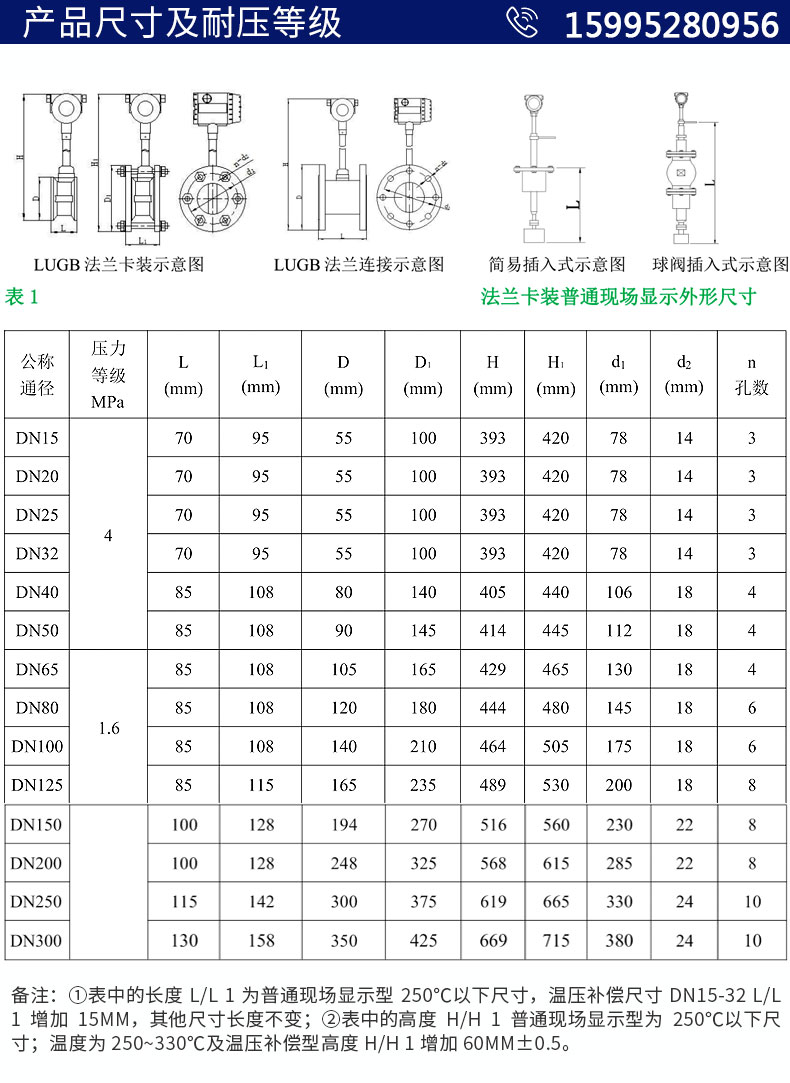

★口径:DN15~DN3000

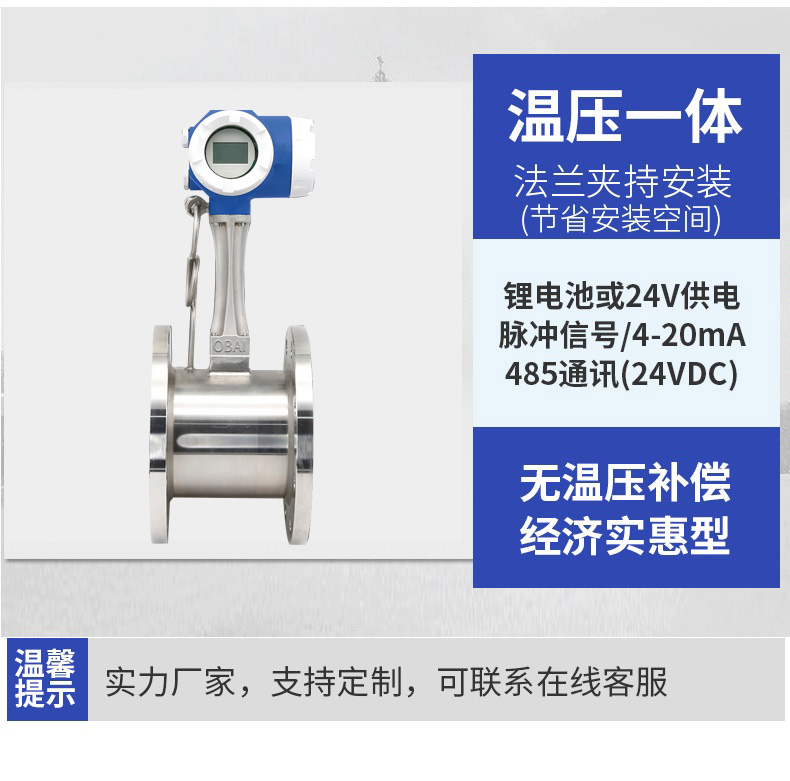

★连接方式:法兰夹持式、法兰连接式,插入式

★输出:脉冲信号、4~20mA、485通讯、Hart协议等
