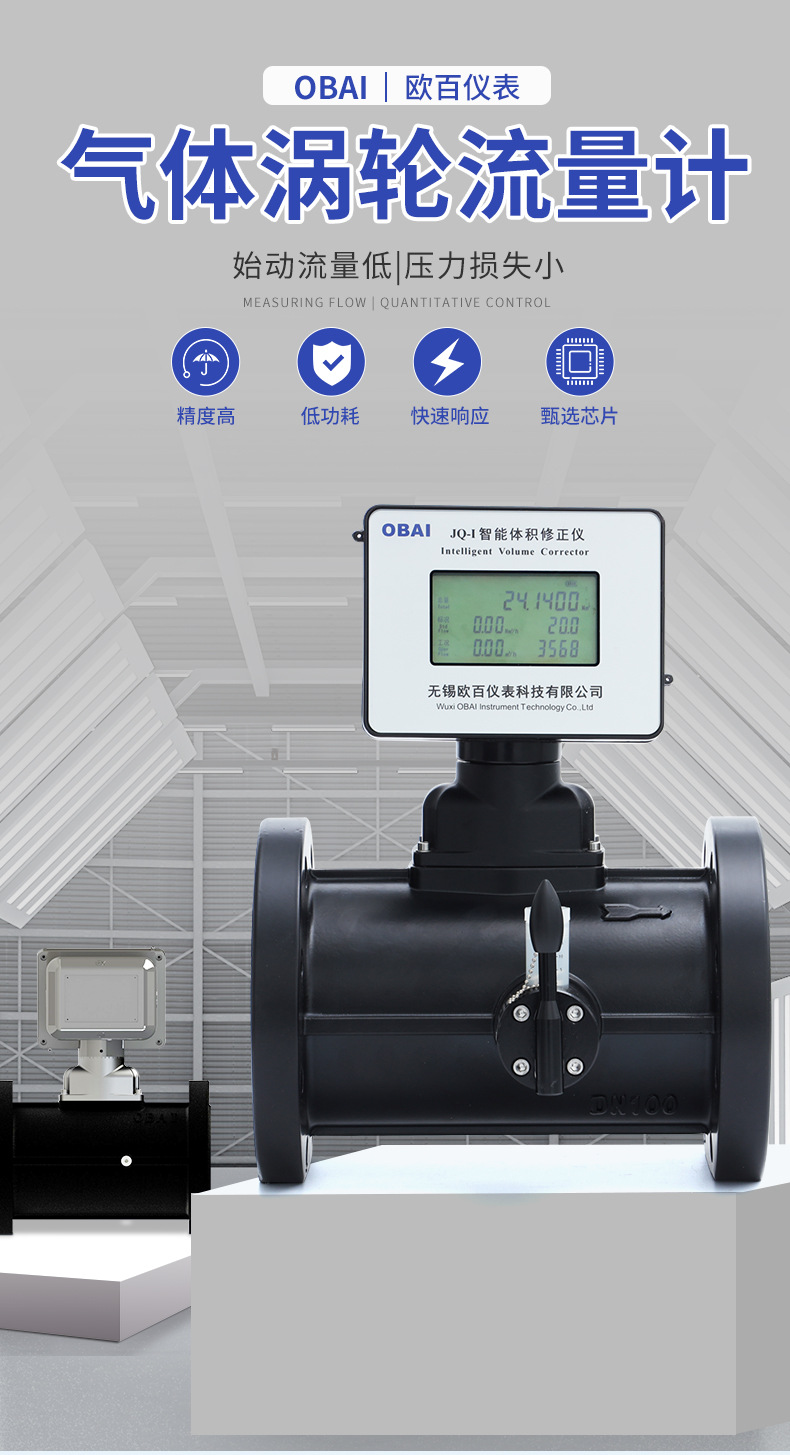

气体涡轮流量计

jayffe 2020-05-18 流量仪表 408 0


一、概述:

      OBLWQ系列气体涡轮流量计是用于精准测量气体介质流量的一种速度式流量计。具有计量精度高、重复性好、测量范围宽、结构轻便、安装简单、维护方便、压力损失小、使用寿命长、操作方便等优点。并且仪表考虑到气体的可压缩性、体积量与介质温度、压力的变化将工况流量直接转化为标况流量,保证测量的准确性。本仪表适用于石油、化工、航空航天、科研部门、化工产业等领域中的气体测量,可用于天然气、煤气、丙烷、空气、氮气等气体的测量和计量,用于用户之间的贸易计量以及工业生产之间的过程控制。


二、主要特征:

     ●测量精度高、重复性好、量程比宽,可达1:20(或更宽)

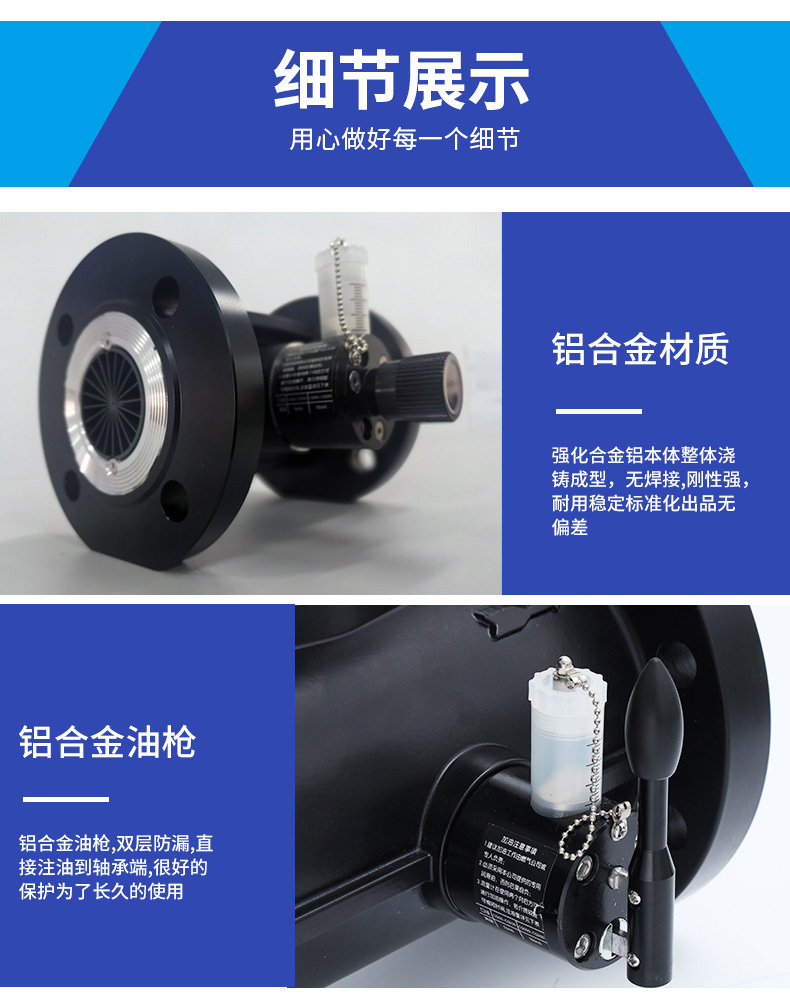

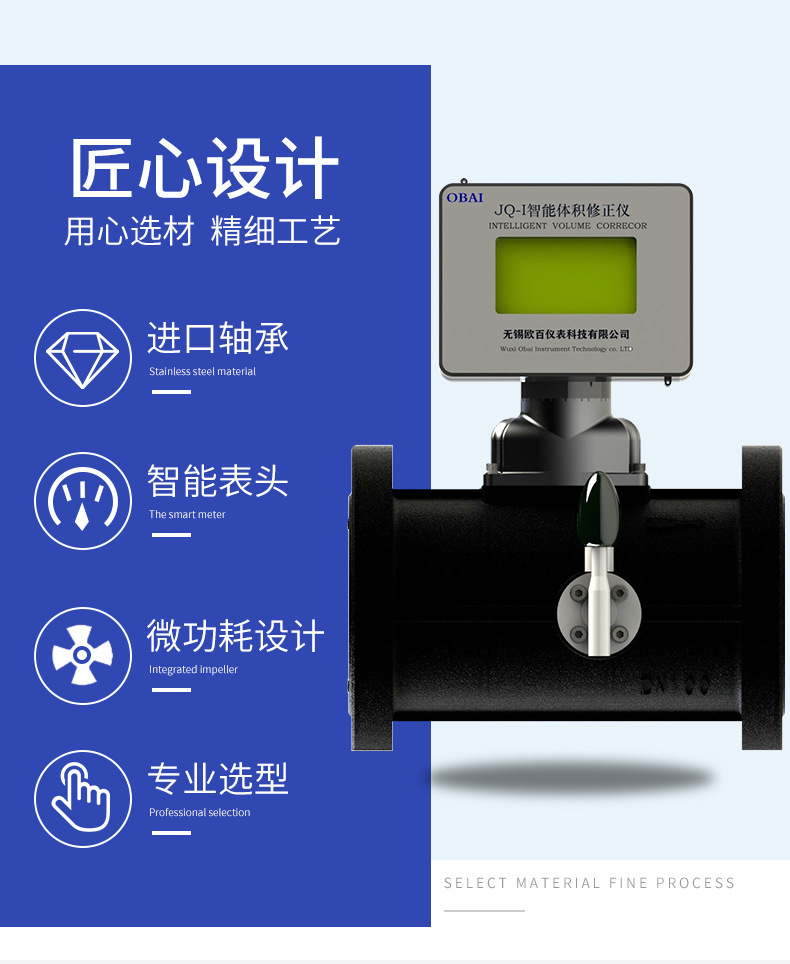

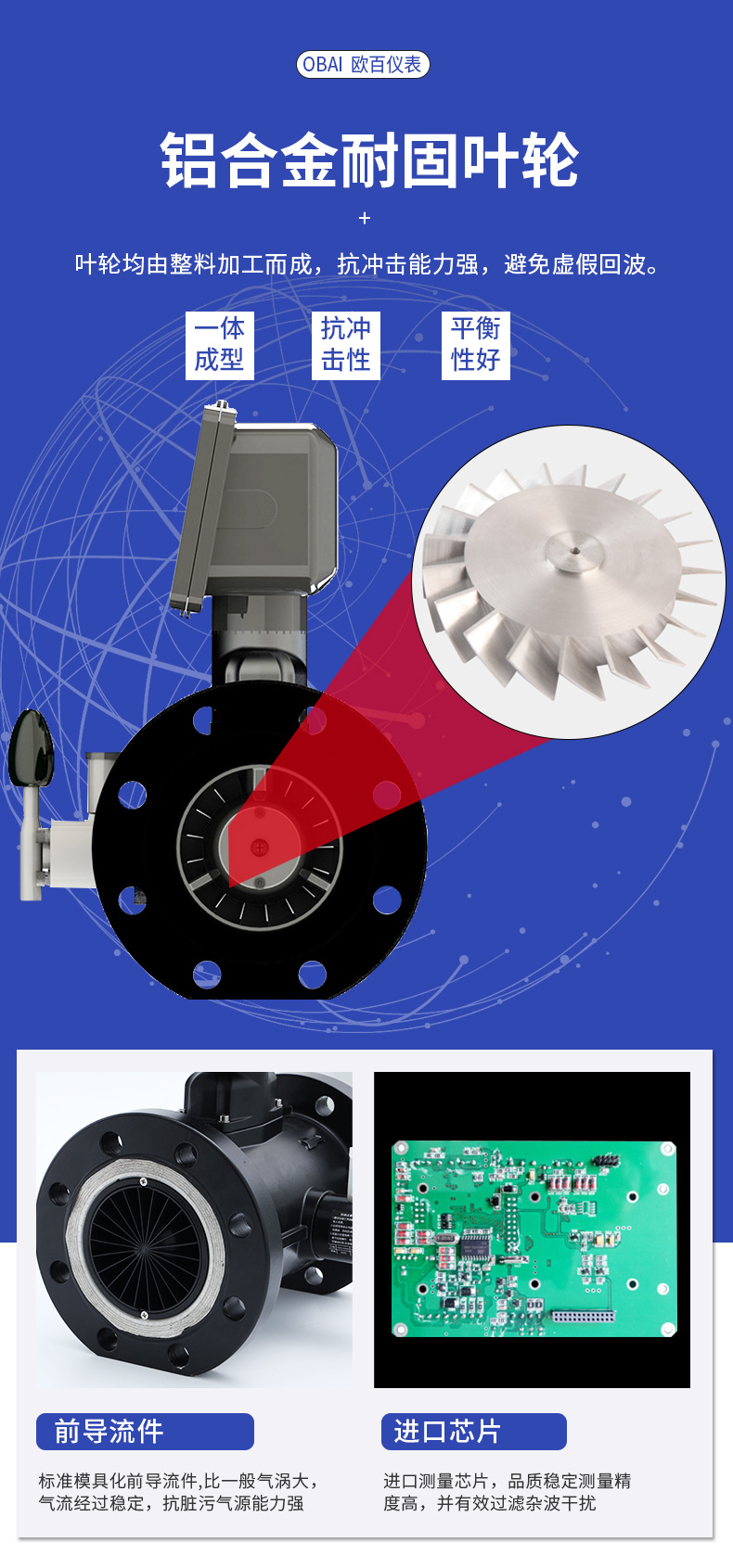

     ●采用纯进口轴承和即时注油系统,使流量计摩擦阻力小、密封性好、使用寿命长;

     ●采用精心设计的反推结构和独特的密封结构,确保轴承长期运转的可靠性;

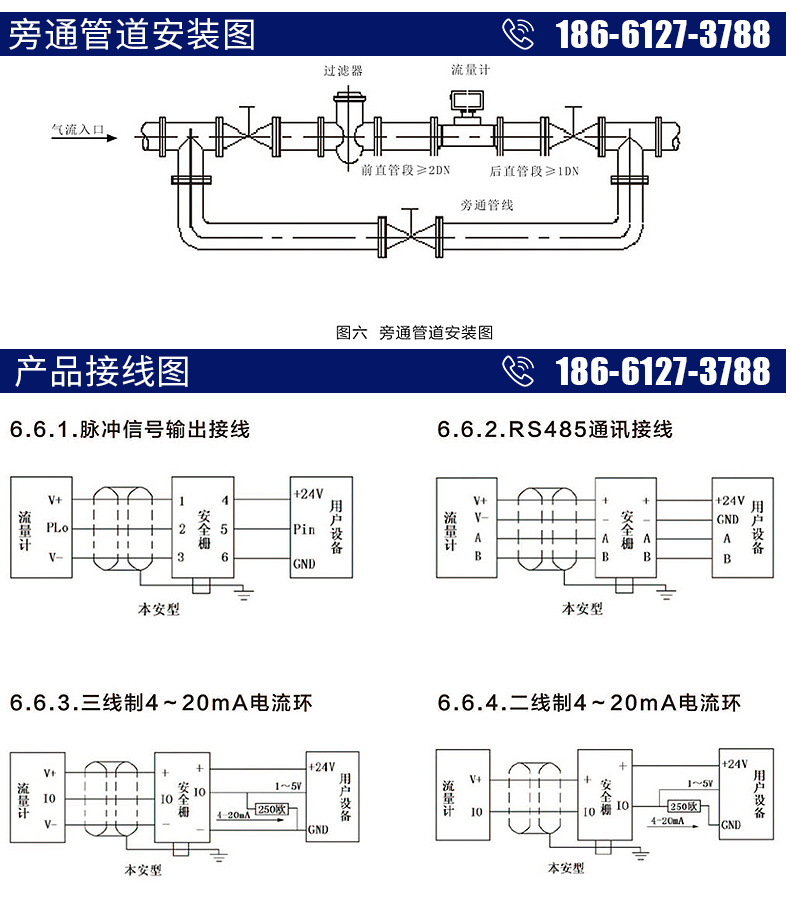

     ●采用先进整流器,前后直管段要求更低(前≥2DN,后≥1DN);

     ●内部采用软磁材料制作,能够防止外界强磁攻击;

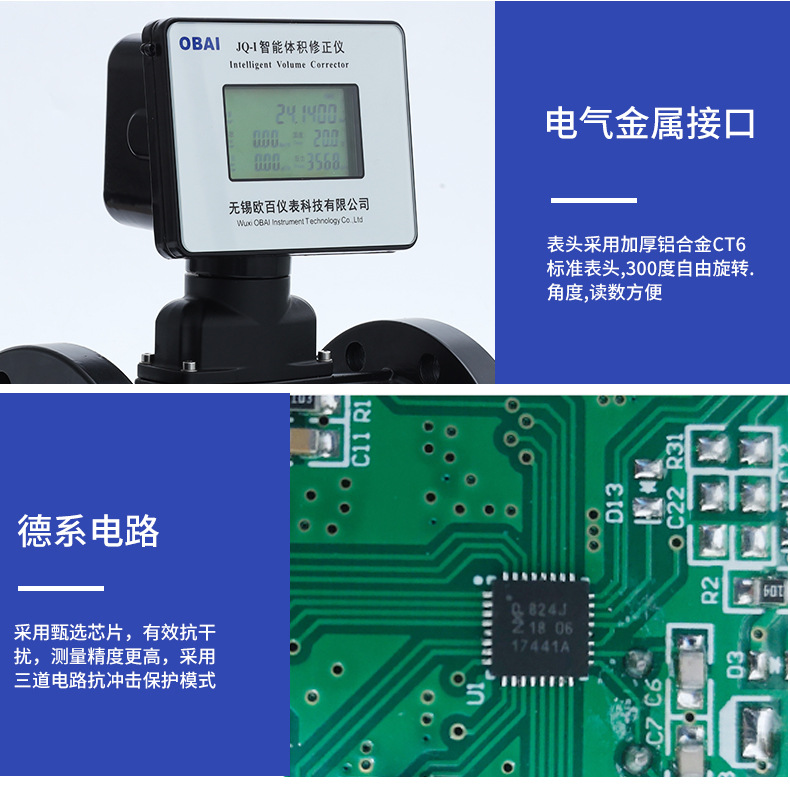

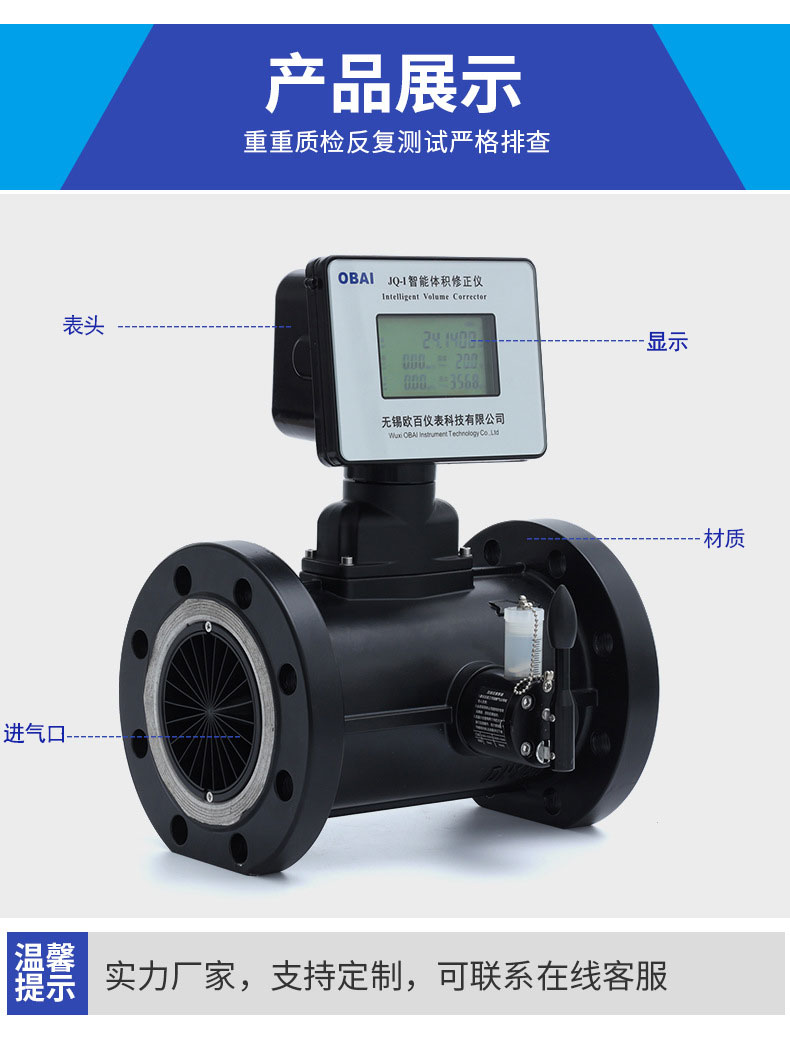

     ●流量计的智能体积修正仪可以自由旋转约300°,在各种安装方式下都可以方便读数;

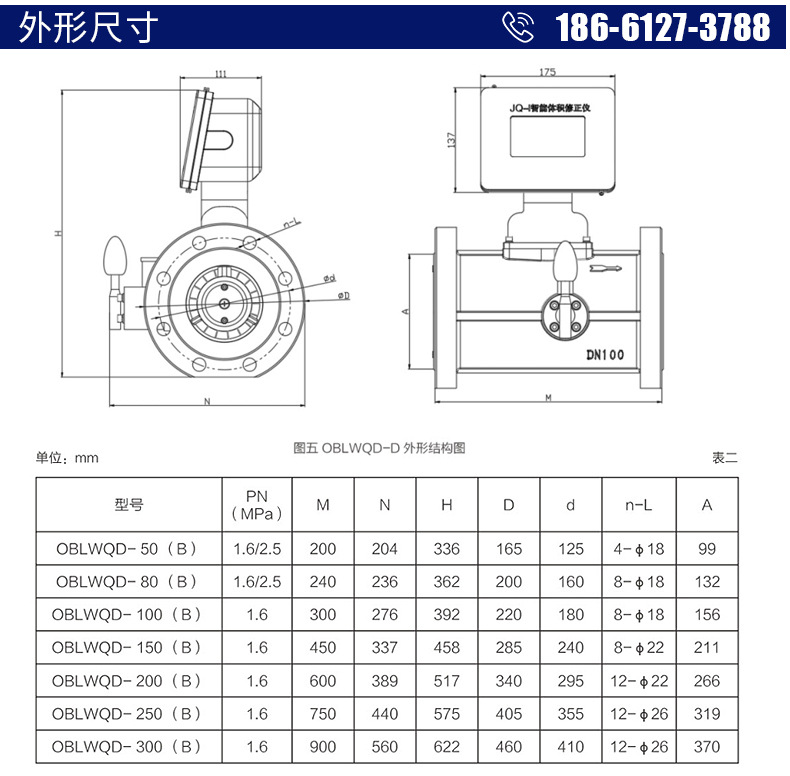

     ●技术指标达到S09951《闭管道气体流量测量一涡轮流量计》要求表体长度3DN,整机性能达到国际先进水平;

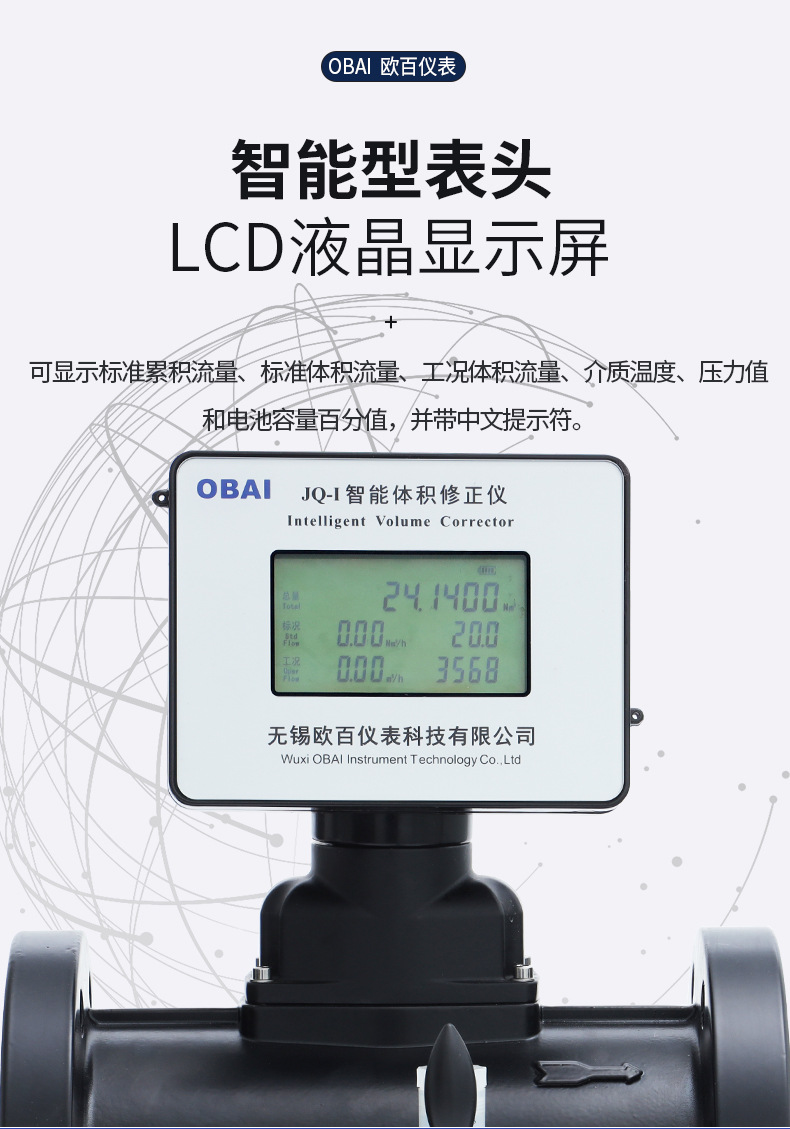

     ●智能一体化设计,可动态检测介质的温度与压力,并进行自动补偿和压缩因子修正,直接显示气体的温度、压力、瞬时工况体积、瞬时标况体积,以及工况累计体积,标况累计体积、电池容量;

     ●先进的双电源微功耗高新技术,整机功耗低,既能凭借内电池长期稳定工作(锂电池可以使用5年),又可接外供电源运行;

     ●大屏幕背光LCD显示(仅在外供电时),在较暗环境中可清晰直观读数;

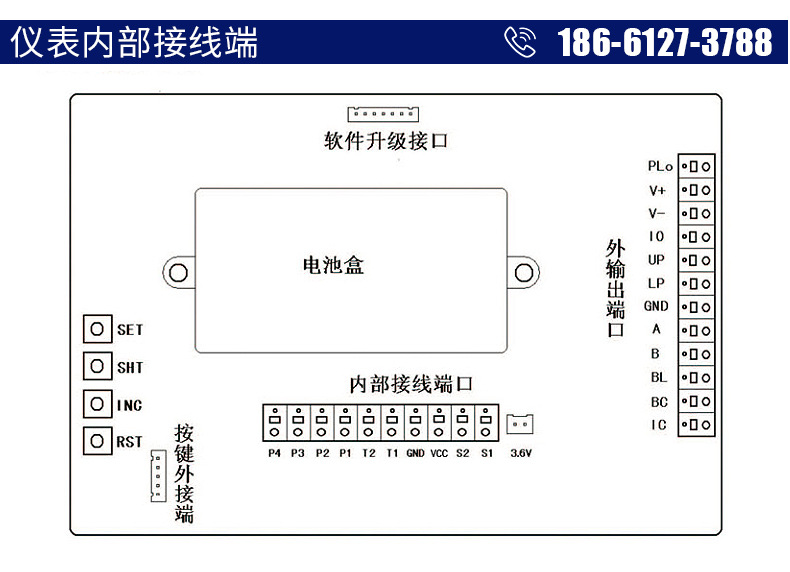

     ●仪表可以输出脉冲信号,也可以根据用户需要输出4-20mA标准模拟信号;

     ●可以输出IC卡定量脉冲信号,与IC卡控制器搭配使用;

     ●采用RS485接口MODBUS 协议:可与专用MODEM 搭配,通过网络构建自动读表管理系统,自动化程度高;

     ●采用EEPROM 数据存储技术,设置参数断电后可长期保存。重要的数据双备份计算,重要的数据存储同时存储在二个存储器,确保数据安全;

     ●内部电池低电量自动报警(≤3.2V),提醒用户及时更换电池;意外断电自动保存数据,防止数据丢失;

     ●外部电路与主电路隔离,隔离电压高达1000V;

     ●产品采用抗静电、防雷保护电路,可靠的电磁兼容设计;

     ●仪表具有防爆功能,防爆标志ExiallcT 4(本安型)流量计外壳防护等级为P65

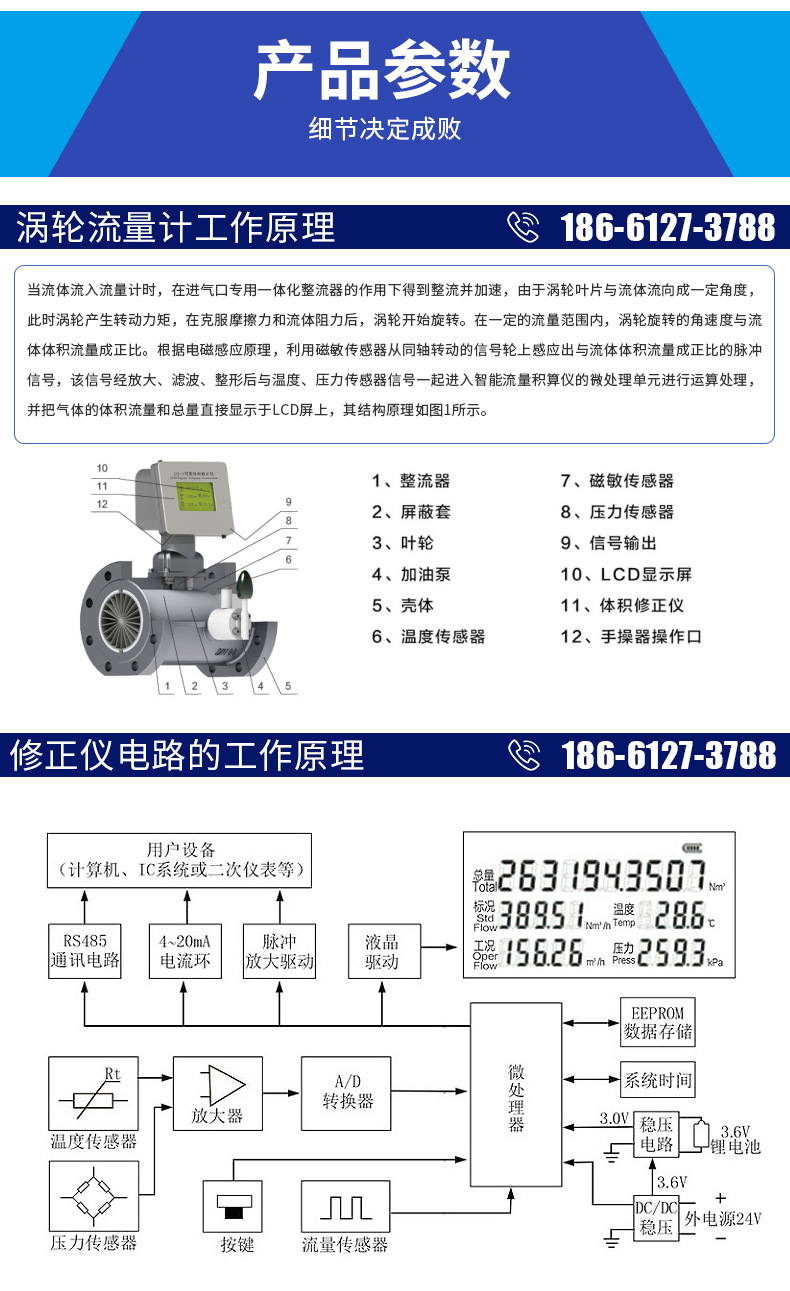

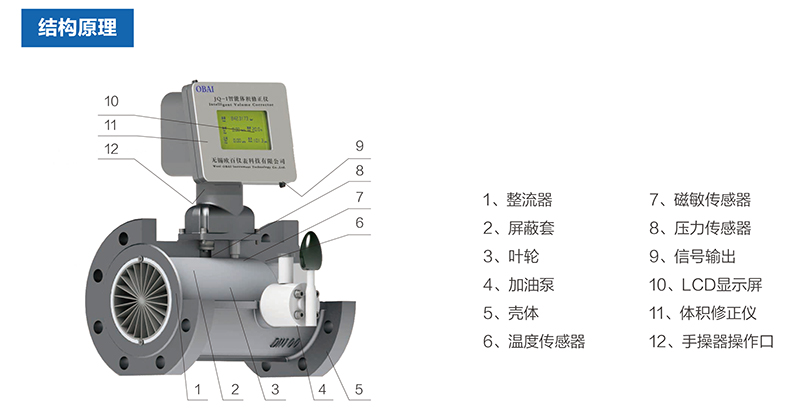

三、工作原理

      当流体流入流量计时,在进气口专用一体化整流器的作用下得到整流并加速,由于涡轮叶片与流体流向成一定角度,此时涡轮产生转动力矩,在克服摩擦力和流体阻力后,涡轮开始旋转。在一定的流量范围内,涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理,利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号,该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理,并把气体的体积流量和总量直接显示于LCD屏上。


●执行GB/T32201-2015国家标准;符合PrEN12261欧共体标准;

●执行JJG1037-2008《涡轮流量计检定规程》

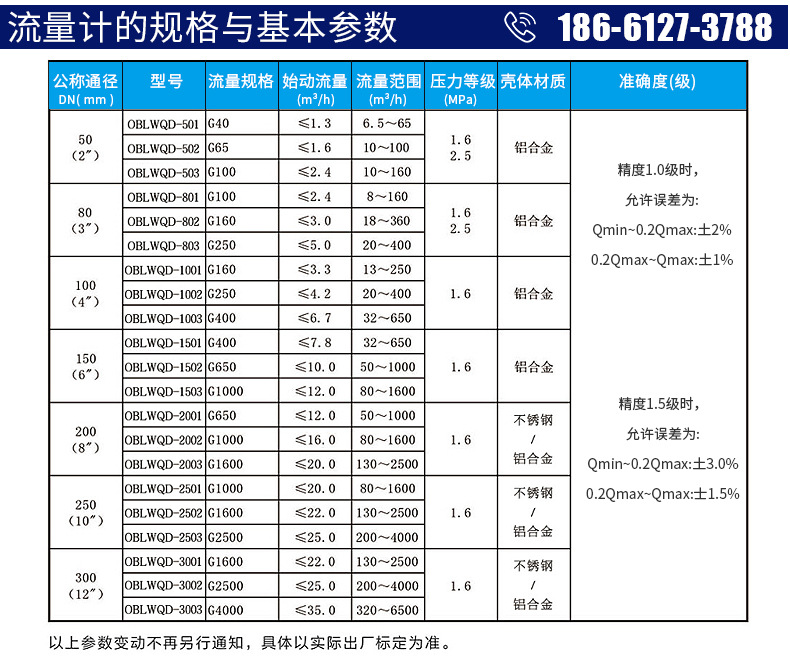

四、技术性能指标

4.1准确度等级

在量程范围内准确度等级为:1.0级和1.5级

1.0级:Qt~Qmax为±1.0%,   Qmin~Qt为±1.5%;

1.5级:Qt~Qmax为±1.5%,   Qmin~Qt为±3.0%,

其中Qt=0.2Qmax。


4.2技术性能指标
