气体罗茨流量计

jayffe 2020-05-18 流量仪表 1613 0

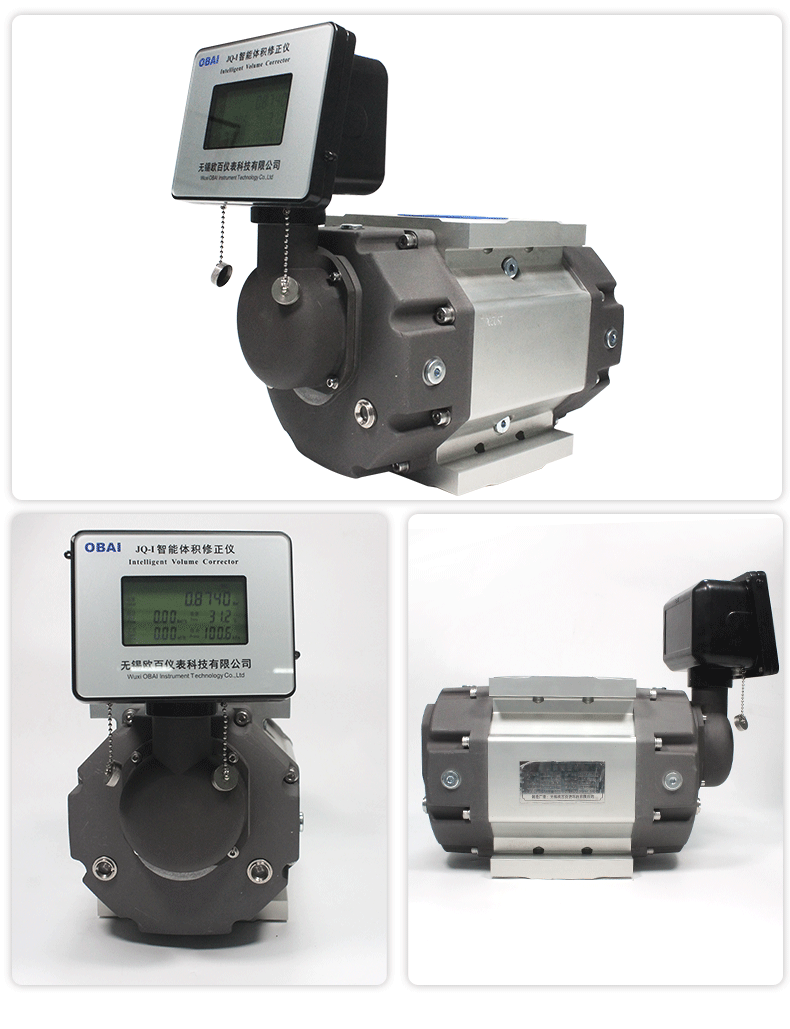

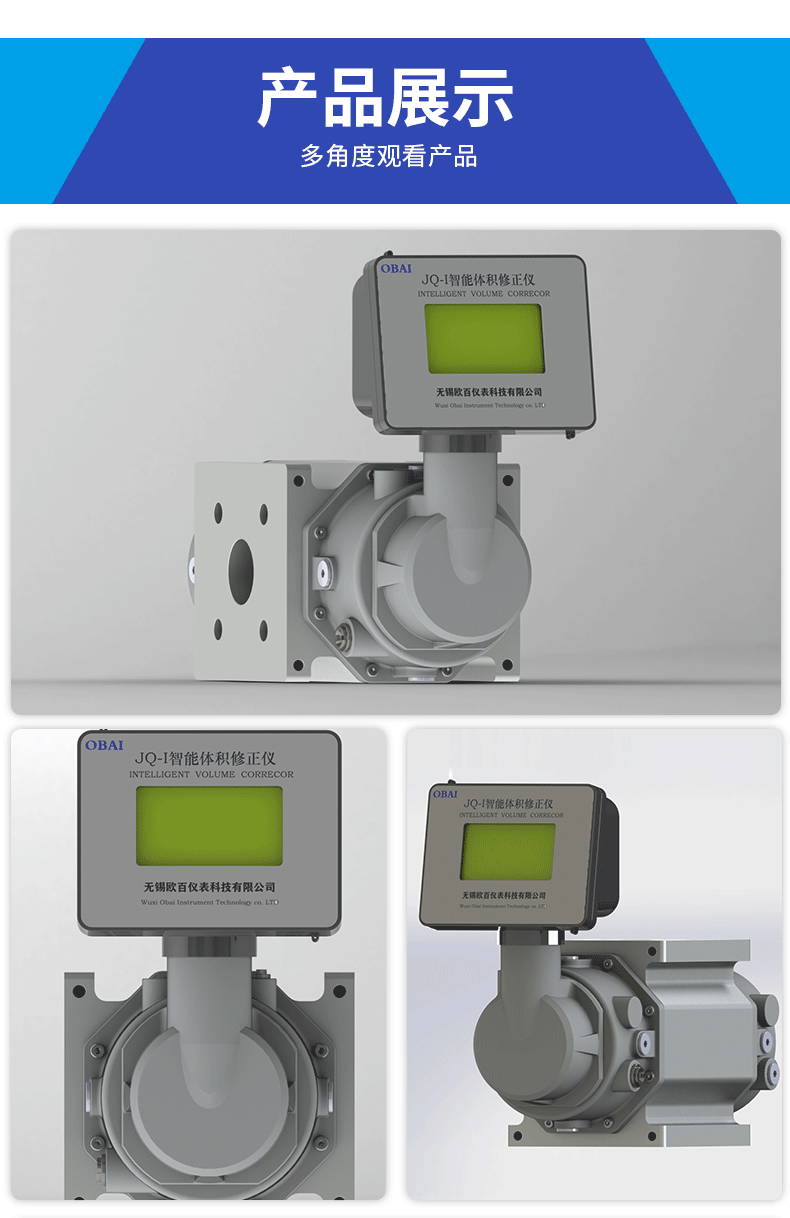

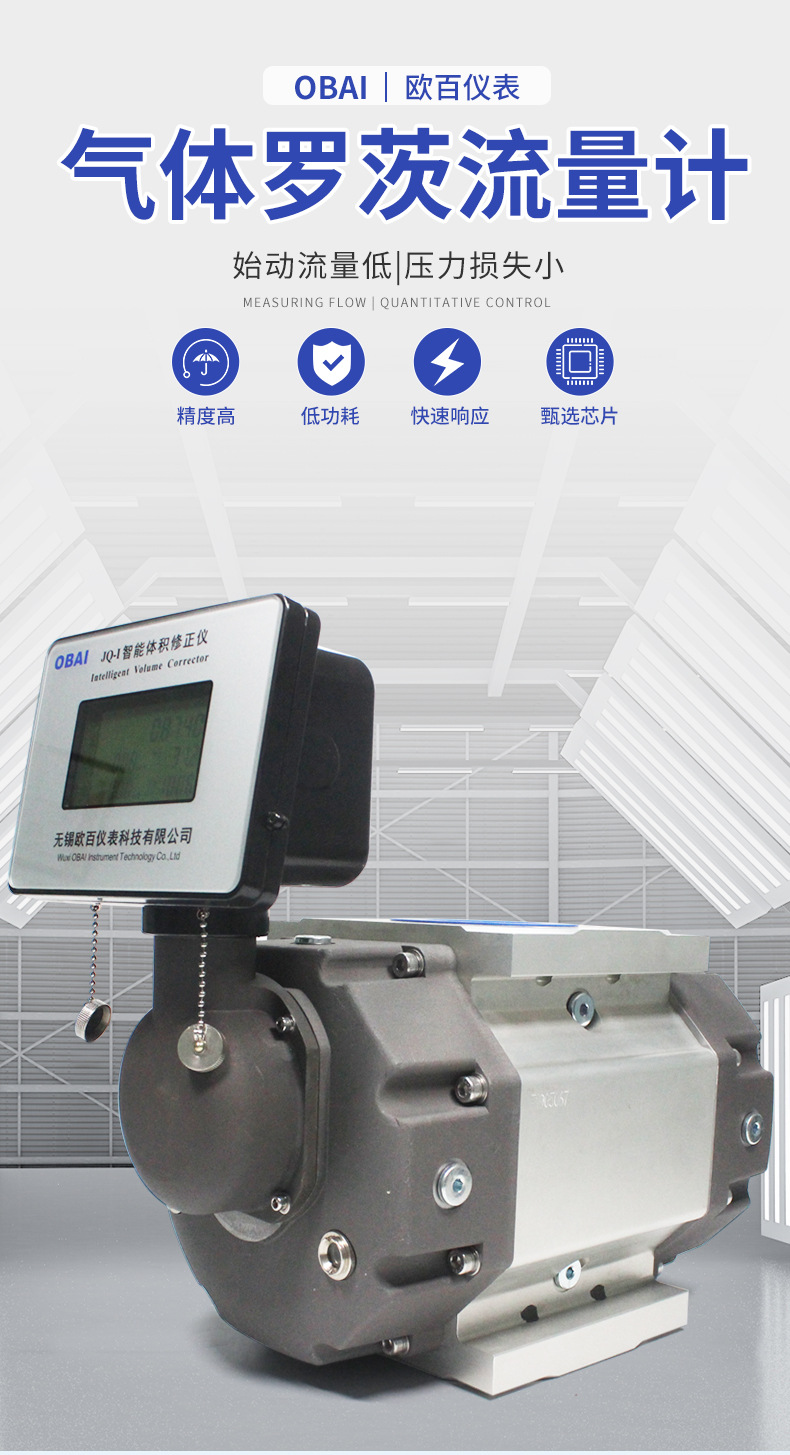

OBLQ系列气体罗茨流量计


产品概述

       OBLQ系列气体罗茨流量计是精确测量气体流量的仪表,基于容积式测量原理,用于精确计量流经封闭管道的气体流量。

        流量计由罗茨流量传感器和显示仪两部分组成,可适用于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体,主要应用于餐饮、宾馆等行业的燃气商业结算,输配管网燃气计量,燃气调压站计量,工业和民用锅炉等燃气计量,也可用做标准流量计

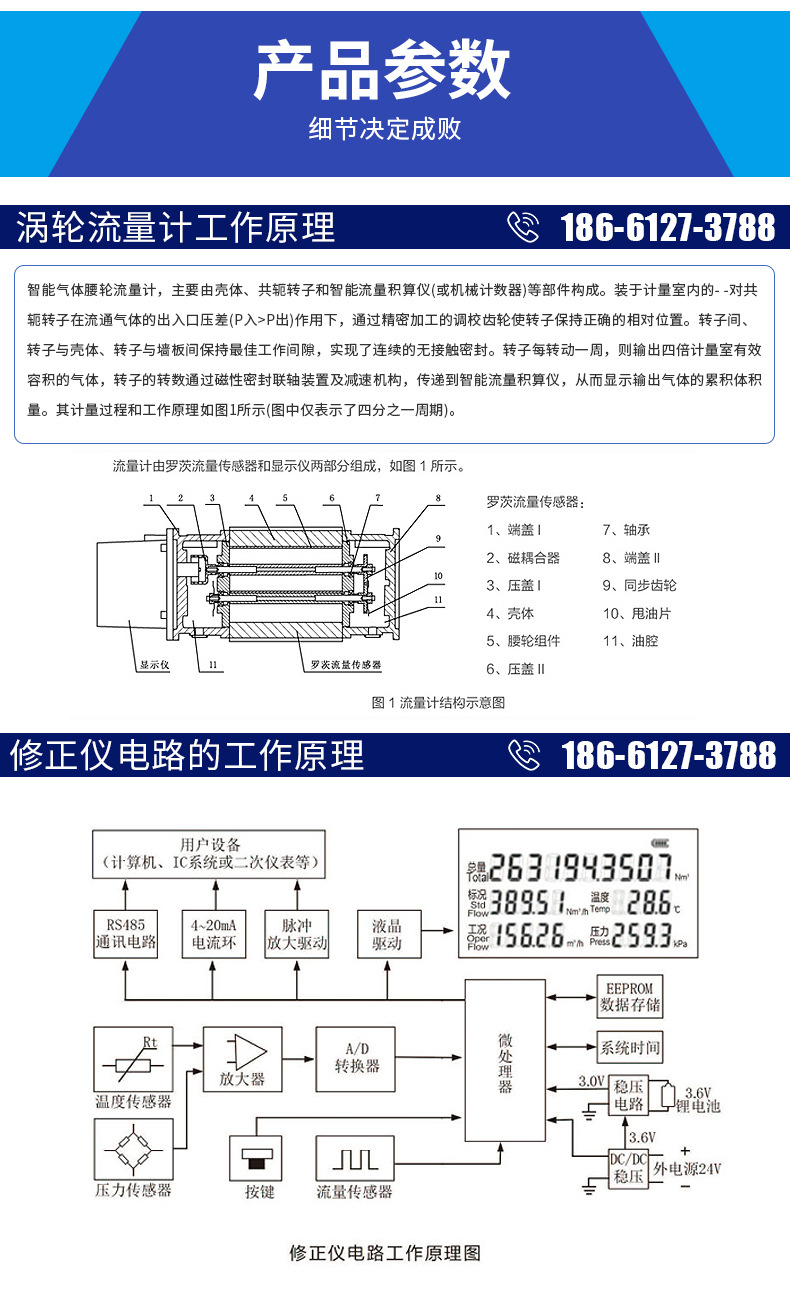

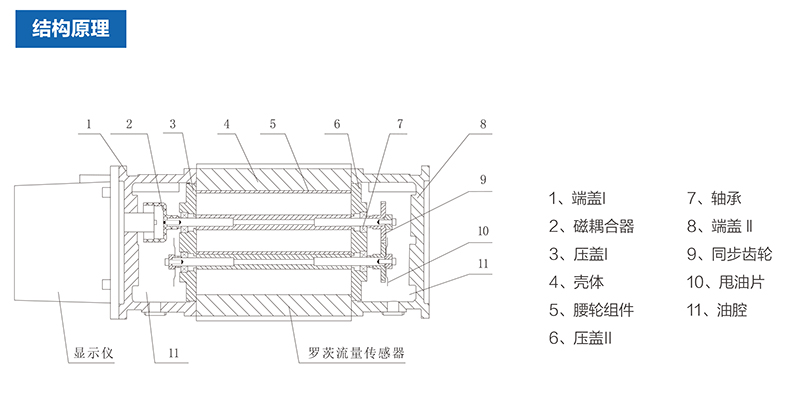

       智能气体腰轮流量计,主要由壳体、共轭转子和智能流量积算仪(或机械计数器)等部件构成。装于计量室内的-对共轭转子在流通气体的出入口压差(P入>P出)作用下,通过精密加工的调校齿轮使转子保持正确的相对位置。转子间转子与壳体、转子与墙板间保持最佳工作间隙,实现了连续的无接触密封。转子毎转动一周,则褕岀四倍计量室有效容积的气体,转子的转数通过磁性密封联轴装置及减速机构,传递到智能流量积算仪,从而显示输出气体的累积体积量。其计量过程和工作原理如上图所示(图中仅表示了四分之一周期)。
